اختيار سدادة تهوية IP67: دليل المراجعة والمقارنة

عند البحث عن سدادة تهوية IP67، من السهل أن يتحول الاختيار إلى مطابقة اسم على كتالوج مع رقم على متطلب. لكن رقم التصنيف لا يحل محل فهم المنتج. فالسدادة تعمل في فتحة ضمن غطاء أو هيكل، وتتأثر هندستها بالسطح المحيط، وطريقة التركيب، والأجزاء المجاورة، والبيئة التي حددها المشروع. لذلك يجب أن يبدأ الاختيار من ملف التطبيق ثم يُراجع أي ادعاء أو توثيق متعلق بالتصنيف ضمنه.

هذا الدليل يقدم خطوات عملية لجمع بيانات سدادة تهوية مرتبطة بمتطلب IP67. لا يثبت أن أي جزء يحقق تصنيفًا بعينه، ولا يقدم نتيجة اختبار من دون وثيقة معتمدة. هدفه هو تنظيم الأسئلة التي تجعل المراجعة الفنية وطلب التحقق واضحين.

ما يعنيه وجود متطلب IP67 في الملف

إذا ظهر IP67 في مواصفة منتج أو مشروع، فهو متطلب يحتاج إلى تعريف وتحقق ضمن النظام أو الجزء الذي تنطبق عليه المواصفة. لا ينبغي تحويل ظهوره في عنوان أو طلب إلى استنتاج أن كل سدادة تهوية باسم مشابه تحقق النتيجة نفسها في كل هيكل. فالتركيب والفتحة والسطح وطريقة التجميع قد تكون جزءًا من سياق التحقق.

ابدأ بالسؤال: على ماذا ينطبق المتطلب بالضبط؟ هل هو على المنتج الكامل، أو على هيكل محدد، أو على تجميع يضم عدة أجزاء؟ ثم اطلب الوثائق أو خطة التحقق التي يحددها المشروع. هذا الفصل بين المتطلب والدليل يحمي قرار التصميم من وعود غير مبرهنة.

الخطوة 1: عرّف وظيفة السدادة والفتحة

صف ما يجب أن تفعله السدادة داخل المنتج. هل ترتبط بفتحة في غطاء؟ هل توجد وظيفة تهوية أو تنظيم لمسار ضمن الهيكل؟ هل توجد عناصر مجاورة مثل كابل أو موصل أو تثبيت؟ يجب أن تكون كل وظيفة منفصلة ومكتوبة بوضوح.

لا تبدأ بسؤال “ما مقاس سدادة IP67؟” لأن المقاس لا يصف وظيفة الفتحة. ابدأ برسم يوضح الموضع، ثم أضف وصفًا لغرض المنطقة في التجميع. بهذه الطريقة يمكن للفريق تحديد ما يجب مراجعته في الشكل والتثبيت بدل افتراض أن اسم السدادة يكفي.

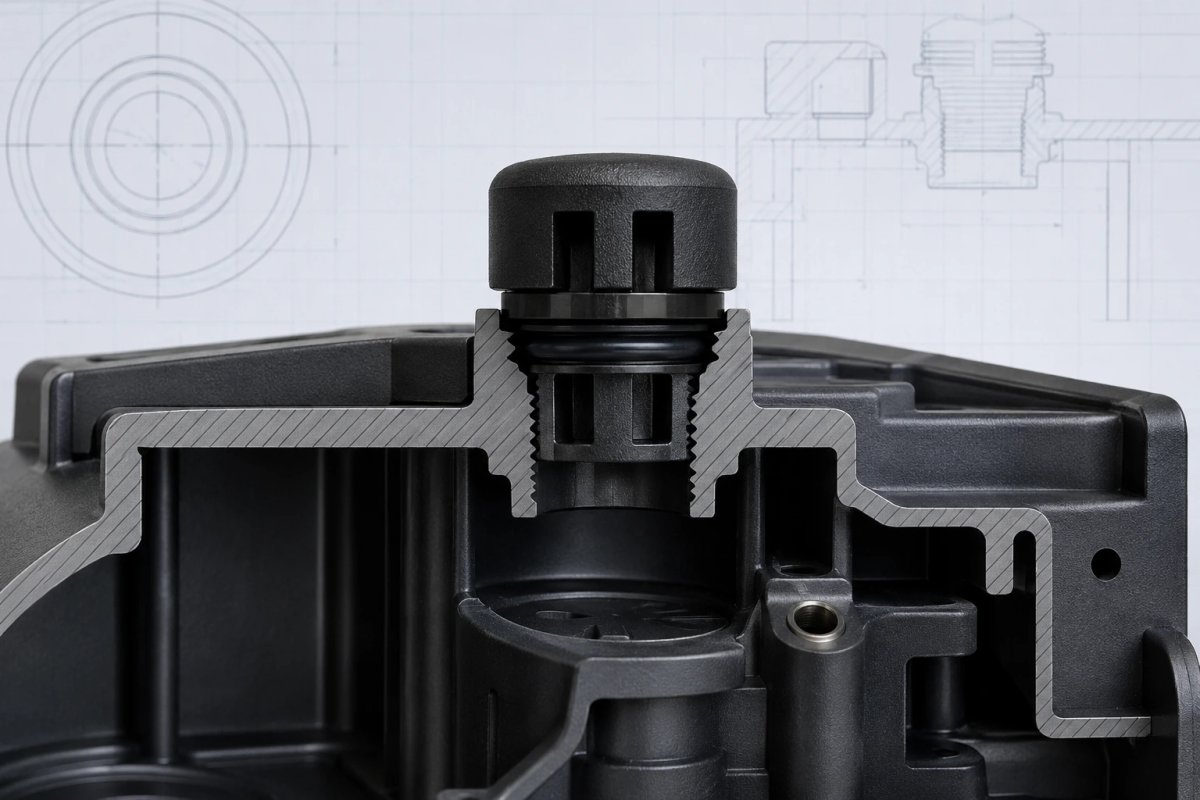

الخطوة 2: وثّق هندسة الهيكل

يتطلب القرار رسمًا أو نموذجًا يوضح الغطاء أو الهيكل الذي تحتويه الفتحة. اذكر أبعاد الفتحة وسماكة المنطقة المحيطة بها عندما تكون متاحة، وأظهر السطح المقابل وأي حافة أو زاوية أو عنصر تثبيت قريب. هذه التفاصيل تؤثر في كيفية وضع السدادة وفي إمكانية مراجعة تركيبها.

إذا تغيّرت نسخة التصميم، سجّل رقم النسخة مع الطلب. كثير من الأخطاء تأتي من اختيار جزء على نموذج قديم ثم افتراض أن القرار يظل صالحًا بعد تعديل الفتحة أو الغطاء. ربط المراجعة بنسخة واضحة يجعل التغيير قابلًا للتتبع.

اربط تدفق الهواء بحجم الغلاف وتغير الحرارة

عند مقارنة سدادات غشائية، أضف حجم الهواء الداخلي وسرعة تغير الحرارة وفرق الضغط المسموح إلى بيانات الهندسة. تُقرأ قيمة التدفق مع فرق الضغط الذي قيس عنده، ولا يُستنتج الأداء من قطر السن وحده. قد تختلف سدادتان لهما الاتصال نفسه في الغشاء والمسار الفعال للهواء. ولا يجوز نقل قيمة منتج مختلف إلى النموذج قيد الاختيار.

افصل بيانات الجسم والغشاء ووردة الإحكام

لا تصف درجة IP مادة الغشاء ولا تحدد حرارة التشغيل. راجع بيانات الجسم والغشاء ووردة الإحكام كلًا بحسب وظيفته. ميّز التشغيل المستمر عن التعرض الحراري القصير، وحدد المواد الكيميائية المتوقعة بدل الاكتفاء بعبارة مقاومة كيميائية عالية. والوردة، وهي حلقة مانعة للتسرب، تحتاج إلى سطح استناد متوافق؛ فالسن اللولبي وحده ليس دليلًا على إحكام الاتصال.

الخطوة 3: اشرح البيئة كما هي معروفة

تحتاج المراجعة إلى وصف للوسط أو ظروف الاستخدام التي يعرفها المشروع. قد يتضمن ذلك رطوبة أو غبارًا أو هواء أو سوائل أو موقعًا داخل منتج. استخدم وصفًا محددًا بدل عبارات عامة مثل “ظروف صعبة”. وإذا كان هناك مستند متطلب أو شرط من عميل أو جهة، أرفقه أو انقل نصه المعتمد إلى ملف المراجعة.

لا تملأ البيانات الناقصة بحدس. إذا لم يكن الوسط أو طريقة الاستخدام نهائيين، ضع ذلك ضمن الأسئلة المفتوحة. هذه الصراحة لا تعطل المراجعة؛ بل تمنع اعتماد مادة أو تصميم على ظروف لم يطلبها المنتج فعلًا.

الخطوة 4: راجع طريقة التركيب والتجميع

طريقة تركيب السدادة جزء من القرار. هل تُركّب في غطاء قبل إغلاقه؟ هل توجد مساحة للوصول إلى الفتحة؟ هل يمر جزء آخر بالقرب منها؟ وهل يُركّب المنتج بترتيب يفرض اتجاهًا أو قيودًا محددة؟ اشرح ما هو معلوم، وأظهر الأجزاء المجاورة في الرسم.

تؤثر هذه التفاصيل في شكل السدادة وطريقة تثبيتها وفي ما يجب التحقق منه بعد التجميع. لا يعني وجود فتحة أن أي جزء ذي قطر مناسب سيؤدي الدور نفسه. يجب أن يُقرأ القرار ضمن الهيكل الكامل وطريقة استخدامه المتوقعة.

الخطوة 5: حدّد المادة ضمن سياق التطبيق

المادة لا تُختار من اسم التصنيف. تُراجع مع الوظيفة والهندسة والبيئة وطريقة التركيب. إذا كان المشروع يقترح مادة، فاكتب هل هي مطلب ثابت أم خيار يحتاج إلى دراسة. إذا لم تكن المادة محددة، صف الخصائص أو القيود التي يعرفها فريق المنتج من دون تحويلها إلى ادعاءات أداء غير موثقة.

قد تتغير المادة أو شكل الجزء عندما تتغير هندسة الفتحة أو عناصر التجميع. لذلك يجب ألا يُفصل قرار المادة عن الرسم. ملف واحد يضم النموذج والبيئة وطريقة التركيب يساعد الفريق على معرفة أي خيار يستحق المراجعة.

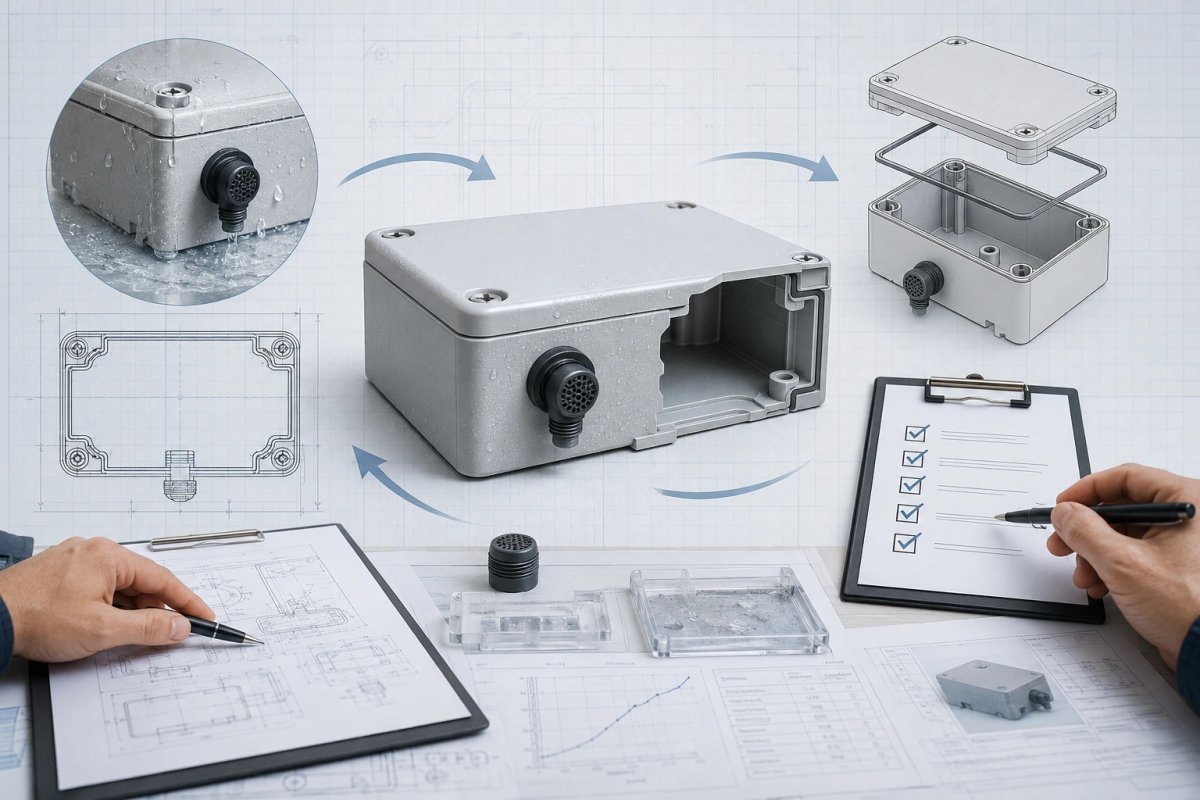

الخطوة 6: افصل متطلب التصنيف عن خطة التحقق

وجود متطلب IP67 يعني أن المشروع يحتاج إلى معرفة طريقة التحقق والوثيقة التي تثبت النتيجة في السياق المحدد. لا يكفي أن يظهر الرمز في اسم المنتج أو في وصف عام. اسأل من يملك المتطلب، وما نطاقه، وما الاختبار أو الوثيقة المقبولة لإثباته، وعلى أي تجميع سيطبق.

قد يتعلق التحقق بمنتج كامل أو بهيكل مجمع مع أجزاء أخرى. لذلك يجب ألا يقدم فريق التصميم أو التسويق السدادة بوصفها ضمانًا مستقلاً إذا لم تكن وثائق التطبيق تثبت ذلك. استخدم لغة دقيقة: “متطلب يجب التحقق منه” أفضل من “نتيجة مضمونة” من دون دليل.

الخطوة 7: جهّز طلبًا قابلًا للمراجعة

اجمع المعلومات في قائمة قصيرة:

1. وظيفة السدادة والفتحة داخل المنتج.
2. رسم أو نموذج يوضح الفتحة والغطاء والأجزاء المجاورة.
3. أبعاد الفتحة وسماكة المنطقة المتاحة، إن وجدت.
4. البيئة والظروف التي وردت في متطلبات المشروع.
5. طريقة التركيب وتسلسل التجميع.

1. المادة المطلوبة أو القيود التي تحتاج إلى تقييم.
2. نص متطلب IP67 ونطاقه ومالك وثيقة التحقق.
3. الكمية والمرحلة الحالية وأي تغييرات مفتوحة.

بهذه القائمة يمكن لفريق القالب أو التصنيع أن يفهم ما هو معروف وما يحتاج إلى سؤال. كما يستطيع طرفان مقارنة مقترحات مختلفة لأنهما يبدآن من الملف نفسه، لا من تسمية عامة للسدادة.

ما الذي تفحصه في عرض أو مقترح؟

اطلب البيانات نفسها لكل بديل حتى تقارن العروض على أساس متكافئ. ينظم الجدول التالي المراجعة ولا يُعد اعتمادًا للمنتج أو بديلًا عن اختبار الغلاف الكامل. يجب أن تبقى البيانات المفقودة والافتراضات ظاهرة حتى استكمال التقييم.

اقرأ أي عرض أو مقترح على أنه مجموعة افتراضات. هل يشير إلى النسخة الصحيحة من الهيكل؟ هل يوضح أبعاد الفتحة وطريقة التركيب؟ هل يذكر المادة أو التصميم المقترح؟ هل يفصل بين ما تم تأكيده وما يحتاج إلى تحقق؟ وهل يربط متطلب IP67 بوثيقة أو خطة تحقق معروفة؟

إذا كان أحد هذه العناصر غائبًا، لا تعالج الغياب بالافتراض. اطلب توضيحًا قبل تثبيت القرار. قد يكون المقترح صالحًا لنسخة معينة من التصميم لكنه يحتاج إلى مراجعة إذا تغيّر الغطاء أو موقع الفتحة أو التجميع.

أخطاء شائعة عند طلب سدادة IP67

الخطأ الأول هو اعتبار المصطلح نفسه شهادة لجزء غير محدد. والثاني هو التركيز على قطر الفتحة وتجاهل السطح والهيكل وطريقة التركيب. والثالث هو دمج وظيفة التهوية أو الكابل أو الإحكام في وصف واحد من دون توضيح ما يجب أن يفعله كل جزء.

خطأ آخر هو تأجيل متطلب التحقق إلى نهاية المشروع. إذا كان المتطلب مهمًا، يجب أن يظهر منذ البداية مع نطاقه والوثيقة المطلوبة. لا يعني ذلك أن التحقق يتم قبل تصميم الجزء، لكنه يعني أن التصميم لا يبنى على وعد غير محدد.

مثال عمل بدون افتراض نتيجة

لنفترض أن فريقًا يراجع غطاءً يحتوي على فتحة. تبدأ المراجعة برقم نسخة الغطاء وموقع الفتحة والأبعاد المتاحة. ثم يصف الفريق وظيفة المنطقة والبيئة المعروفة وتسلسل التركيب. إذا ورد IP67 في متطلب المنتج، يضاف نص المتطلب ونطاقه وخطة التحقق المطلوبة إلى الملف. بعد ذلك يمكن تقييم شكل السدادة ومادتها كجزء من التجميع.

هذا المثال لا يثبت أن أي تصميم يحقق تصنيفًا. لكنه يوضح كيف يمنع التسلسل الصحيح قفزًا شائعًا من كلمة في المتطلبات إلى اختيار جزء من دون فهم النظام الذي سيعمل فيه.

توثيق القرار والتغييرات

سجل الرسم الذي بُني عليه القرار، وقائمة المتطلبات، والأسئلة المفتوحة، وأسماء أو أدوار من يؤكدونها. إذا تغيّر الغطاء أو الفتحة أو طريقة التجميع، أضف نسخة جديدة واطلب مراجعة الأثر. لا يعني ذلك إعادة المشروع دائمًا، بل التحقق من أن الافتراضات السابقة ما زالت صحيحة.

يساعد التوثيق أيضًا على الفصل بين قرار التصميم وبين الدليل النهائي. قد يكون هناك اقتراح أولي للشكل أو المادة، لكنه لا يصبح ادعاءً عن التصنيف إلا عندما تتوافر وثائق التحقق المناسبة للنطاق المحدد.

تقييم Ventideal ضمن ملف التطبيق

عند دراسة Ventideal M12×1.5، استخدم الوثائق المحدثة وطريقة التركيب اللولبي مع وردة الإحكام. قارن الحجم والحرارة والسطح والحماية المطلوبة ببيانات المنتج. لا تُستنتج الملاءمة من الاتصال وحده، ولا تحل السدادة تلقائيًا محل التبريد أو التحكم بالرطوبة أو إصلاح تسرب موجود.

تذكر وثيقة Ventideal التقنية حماية IP68. وتبقى اختبارات IPX8 للماء وIK10 للصدمات نطاقات منفصلة تُقرأ وفق العينة وشروط التجربة. اختبار الماء وحده لا يثبت حماية الغبار، وIK10 ليس جزءًا من رمز IP. اطلب المستندات المرتبطة بالنموذج ثم راجع الحماية على الغلاف المجمع قبل إصدار ادعاء يخص الجهاز الكامل.

راجع معلومات Ventideal وأرسل بيانات التطبيق إلى İdeal Plastik لتقييم الخيار على أساس فني واضح.

الخلاصة

اختيار سدادة تهوية لمتطلب IP67 يبدأ بالمنتج لا بالرمز. عرّف وظيفة الفتحة، ووثّق هندسة الهيكل والبيئة والتجميع، ثم راجع المادة والتصميم. بعد ذلك افصل متطلب IP67 عن الدليل المطلوب لإثباته. هذا المسار يجعل القرار الفني أوضح ويمنع تحويل تسمية عامة إلى وعد أداء غير مثبت.

الأسئلة الشائعة

هل كل سدادة تهوية مناسبة لمتطلب IP67؟

لا. المتطلب يحتاج إلى مراجعة ضمن المنتج أو التجميع المحدد ووثائق التحقق المقبولة. الاسم وحده لا يكفي لإثبات النتيجة.

ما أول معلومة أحتاجها لاختيار السدادة؟

ابدأ بوظيفة الفتحة ورسم الهيكل الذي يوضح موقعها والأجزاء المجاورة. المقاس وحده غير كافٍ.

هل أختار المادة من تصنيف IP؟

تُراجع المادة مع الوظيفة والهندسة والبيئة والتركيب. التصنيف متطلب يحتاج إلى نطاق وخطة تحقق، وليس اسمًا يختار المادة تلقائيًا.

ما الذي يجب أن يتضمنه ملف الطلب؟

الرسم، أبعاد الفتحة، وظيفة السدادة، البيئة، طريقة التركيب، المادة أو القيود، متطلب IP ونطاقه، والكمية وأي تغييرات مفتوحة.

ماذا أفعل إذا تغير تصميم الغطاء؟

اربط التغيير بنسخة رسم جديدة واطلب مراجعة أثره على السدادة ومتطلب التحقق. لا تفترض أن القرار السابق ينطبق تلقائيًا.

هل يمكن مقارنة قيم التدفق دون معرفة فرق ضغط القياس؟

المقارنة تكون ناقصة. يجب قراءة التدفق مع شروط قياسه، ثم ربطه بحجم الغلاف وسرعة تغير الحرارة وفرق الضغط المقبول في التطبيق.

هل الغشاء لا يتأثر بالأوساخ؟

قد تؤثر الرواسب والظروف المحيطة في مرور الهواء. اتبع تعليمات الفحص والتنظيف والاستبدال، ولا تستخدم مذيبات أو تنظيفًا بالضغط أو تدخلًا ميكانيكيًا دون تأكيد الملاءمة.

هل تغيير المورد مع بقاء مقاس السن يلغي الحاجة إلى التحقق؟

لا. قد تختلف الأطوال وشكل الوردة والخامات والغشاء والأداء. ينبغي مراجعة المنتج البديل وتركيبه وحماية المجموعة بدل الاكتفاء بتطابق المقاس.
