قالب حقن البلاستيك هو الأداة التي تمنح المادة المنصهرة شكل القطعة خلال عملية الحقن. لكنه ليس مجرد سطح يشبه المنتج النهائي. فالقالب يجمع بين مناطق التشكيل، وقنوات انتقال المادة، والتبريد، وآلية إخراج القطعة. لذلك ترتبط جودة قرار القالب بفهم وظيفة الجزء ومادته وهندسته وطريقة تجميعه، قبل بدء التصنيع.
هذا الدليل يشرح كيف يعمل القالب، وما وظيفة الأجزاء الرئيسية فيه، ولماذا لا يمكن اختيار قالب مناسب من صورة أو اسم عام فقط. الهدف هو إعداد طلب فني أو مراجعة أولية تجعل الفرضيات واضحة بين فريق التصميم والقالب والإنتاج.
أهم النقاط
- قالب الحقن يحدد شكل الجزء ويدعم انتقال المادة والتبريد والإخراج ضمن دورة واحدة.
- التجويف والقلب يعملان معًا لتكوين هندسة المنتج، ولا يختاران بعيدًا عن وظيفة الجزء.
- القنوات والتبريد والإخراج تؤثر في طريقة تشغيل القالب ويجب مراجعتها مع المادة والهندسة.
- عدد التجاويف ووجود الحركات الخاصة يتبعان خطة الإنتاج والجزء، لا قاعدة عامة.
- الرسم أو النموذج ووصف الوظيفة والكمية المتوقعة هي بداية مفيدة قبل طلب عرض قالب.
ما هو قالب حقن البلاستيك؟

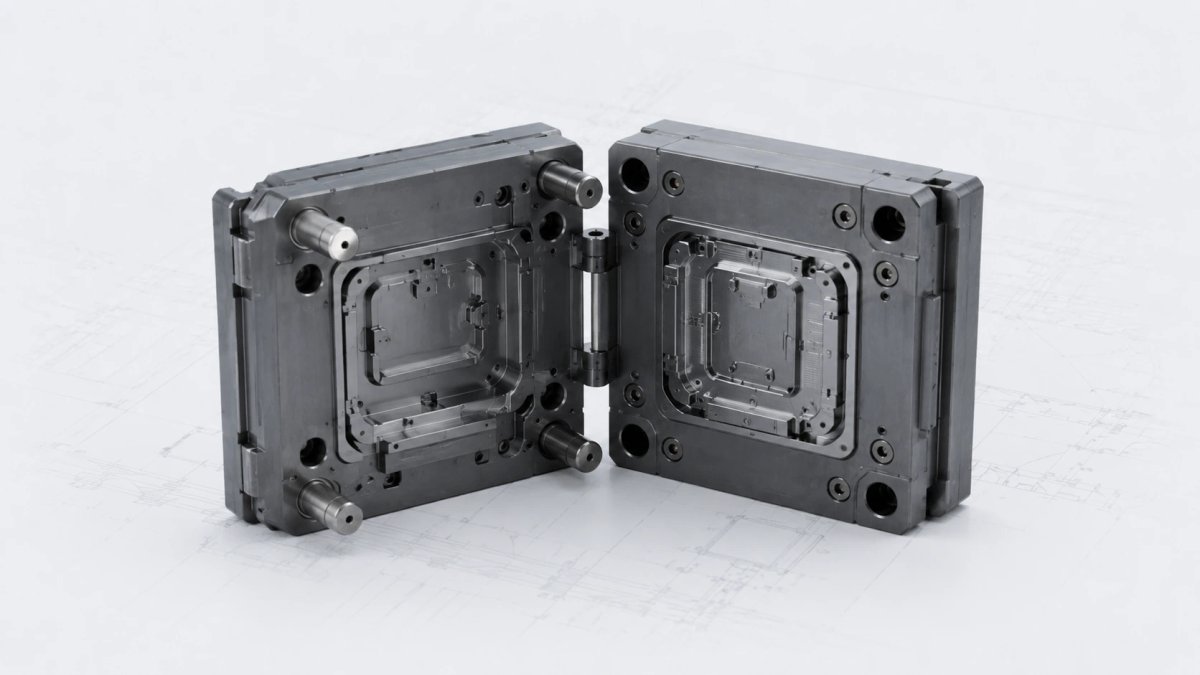

قالب حقن البلاستيك هو مجموعة هندسية تُغلق داخل آلة الحقن لتستقبل المادة البلاستيكية المنصهرة وتوجهها إلى منطقة التشكيل. بعد أن تبرد المادة وتتصلب، يفتح القالب وتُخرج القطعة. يمكن تكرار الدورة عندما تكون المادة والقالب وإعدادات العملية مناسبة للجزء المطلوب.
القالب لا يعمل بمعزل عن المنتج. فموقع تثبيت، أو سطح ظاهر، أو منطقة مرور كابل، أو جزء يتصل بمكوّن آخر قد يغير ما يحتاجه التصميم. لهذا تبدأ المراجعة الصحيحة من سؤال بسيط: ماذا يجب أن تفعل هذه القطعة داخل المنتج؟ ثم تنتقل إلى الهندسة والمادة والكمية وأجزاء القالب التي تحقق هذه المهمة.
الأجزاء الرئيسية لقالب الحقن

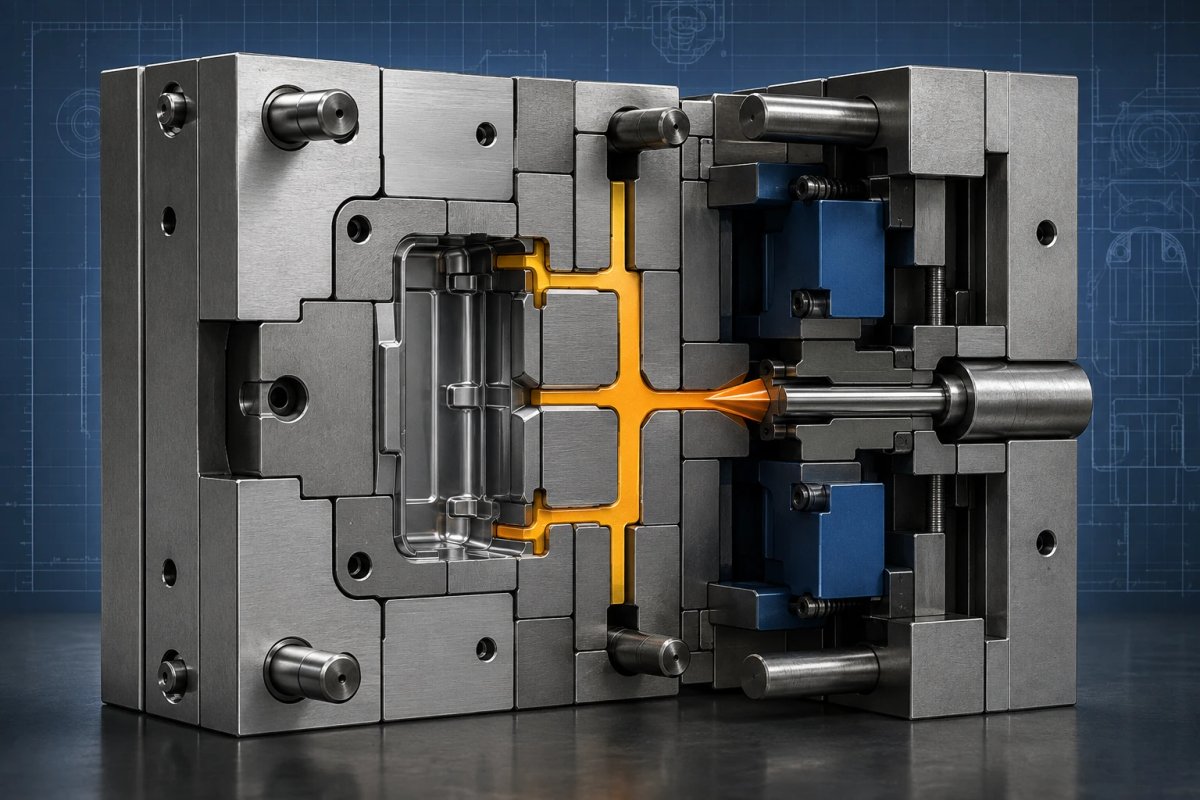

التجويف والقلب
التجويف هو المنطقة التي تشكل جانبًا من القطعة، بينما يساهم القلب في تشكيل الجانب المقابل أو التفاصيل الداخلية بحسب تصميم المنتج. معًا يصنعان الفراغ الذي يمتلئ بالمادة. لا يعني ذلك أن كل جزء يحتاج إلى البنية نفسها؛ شكل القطعة، وسماكاتها، ومواضع التثبيت، ومناطق التجميع تحدد ما يجب أن يظهر في هذين الجزأين من القالب.
عند مراجعة نموذج للمنتج، ركز على الأسطح التي يجب أن تتوافق مع جزء آخر، وعلى الفتحات أو الجيوب أو الحواف الوظيفية. هذه المناطق لا تُذكر بوصفها تفاصيل شكلية فقط، بل لأنها قد تؤثر في اتجاه فتح القالب أو في طريقة إخراج القطعة بعد التبريد.
نظام القنوات
ينقل نظام القنوات المادة من نقطة الدخول إلى التجويف. قد يكون التصميم قائمًا على قناة باردة أو على نظام آخر وفقًا لما يناسب الجزء والمادة وخطة الإنتاج. لا توجد صيغة أفضل في كل مشروع؛ المهم أن تكون فرضية نظام القنوات مرئية في المراجعة والعرض الفني.
عند السؤال عن القنوات، من المفيد تحديد ما إذا كانت هناك مناطق حساسة في القطعة أو متطلبات مرتبطة بالشكل أو التجميع. كما يجب ألا يتحول قرار القنوات إلى كلمة مختصرة داخل عرض السعر. اذكر النظام المقترح، وما البيانات التي بُني عليها، وما الذي يحتاج إلى تأكيد قبل تثبيت القالب.
نظام التبريد
بعد دخول المادة إلى التجويف، تحتاج القطعة إلى التبريد والتصلب قبل إخراجها. لذلك يحتوي القالب على ترتيب للتبريد يتصل بهندسة الجزء والمادة. الهدف ليس تسمية نظام عام، بل مراجعة ما إذا كان القالب يعالج المناطق التي تستحق الاهتمام في المنتج الحقيقي.
قد تؤثر مناطق أكثر سماكة أو تفاصيل وظيفية أو تغيرات في شكل الجزء في النقاش حول التبريد. لا ينبغي تحويل هذه الملاحظات إلى ادعاءات عن زمن دورة أو أداء من دون تحقق. يكفي أن تُعرض باعتبارها مدخلات هندسية تساعد على تقييم تصميم القالب.
الإخراج وفتح القالب
بعد التبريد، يجب أن تخرج القطعة من القالب بطريقة تتوافق مع هندستها. لهذا تُراجع اتجاهات الفتح والإخراج والمواضع التي يمكن أن تؤثر في عملية الفصل. إذا كان للجزء مشبك أو فتحة أو سطح يحتاج إلى حماية، فاذكره في النموذج أو الرسم حتى يُبحث ضمن القالب، لا بعد تصنيعه.
لا يعني وجود متطلب للإخراج أن الحل معروف سلفًا. لكن وصفه مبكرًا يجعل فريق القالب قادرًا على طرح الأسئلة الصحيحة. هل هناك اتجاه محدد للقطعة؟ هل توجد مناطق لا يمكن تغييرها بسبب التجميع؟ وهل يظل التصميم الحالي ثابتًا؟ الإجابات تساعد في اختيار بناء القالب الملائم.
كيف يعمل قالب حقن البلاستيك؟

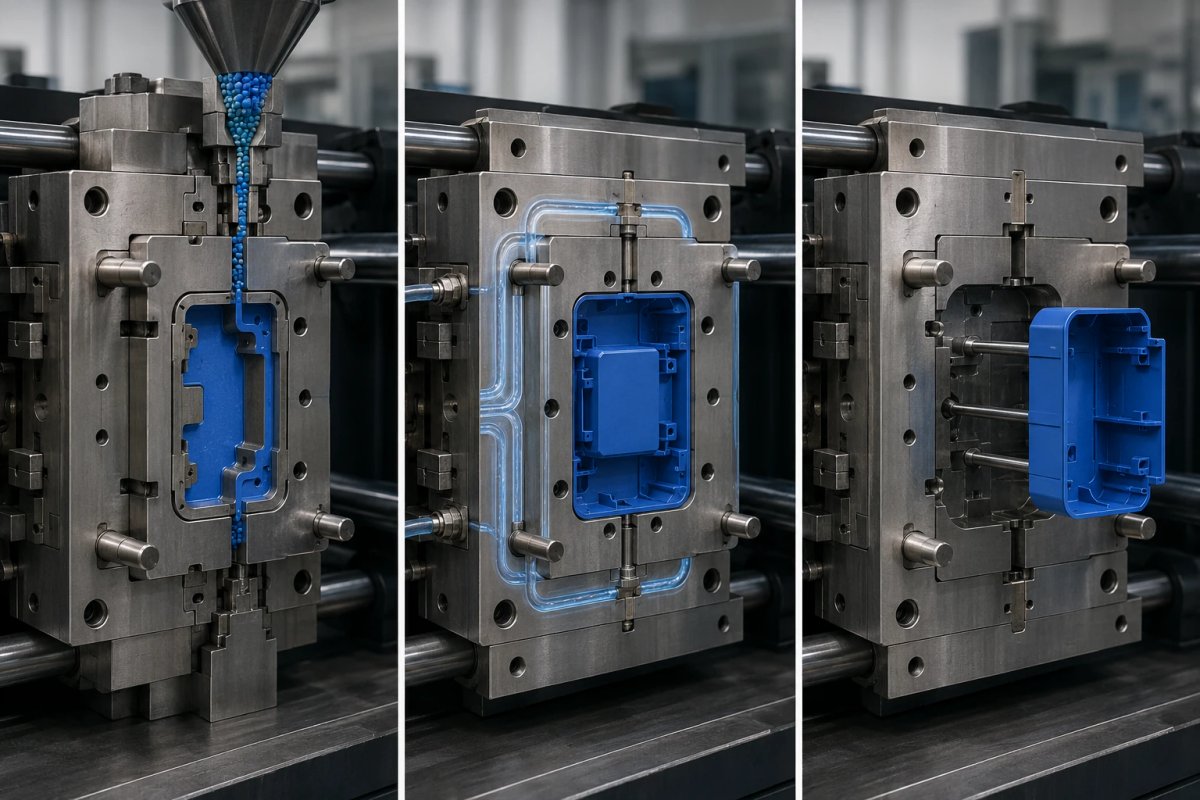

تبدأ العملية بتحضير المادة البلاستيكية المناسبة للجزء. تُسخن المادة وتُجهز للحقن، ثم تدخل إلى القالب المغلق عبر نظام القنوات. تمتلئ منطقة التشكيل، وبعد أن تتصلب القطعة بما يكفي، يفتح القالب وتُخرج القطعة. قد تتبع ذلك خطوة إزالة مادة زائدة أو تجميع أو فحص، بحسب طبيعة المنتج.
هذه الخطوات تبدو متتابعة، لكنها مترابطة. قرار المادة يؤثر في مناقشة القالب، وهندسة المنتج تؤثر في التشكيل والإخراج، وخطة الإنتاج تساعد في تقييم عدد التجاويف. لذلك لا يكون السؤال المفيد هو “ما أجزاء القالب؟” فقط، بل “كيف تخدم هذه الأجزاء الجزء الذي نريد إنتاجه؟”.
عدد التجاويف: ماذا يعني؟
التجويف هو الموضع الذي تتشكل فيه قطعة واحدة داخل القالب. عندما يحتوي القالب على أكثر من تجويف، يمكن أن ينتج أكثر من قطعة في دورة واحدة وفقًا لتصميمه. لكن زيادة العدد ليست إجابة تلقائية على كل طلب. يرتبط القرار بالكمية المتوقعة، وبحجم الجزء وهندسته، وبطريقة تنظيم الإنتاج.
عند طلب عرض، ينبغي ذكر الكمية أو نطاق الإنتاج المعروف بدل تركه تخمينًا. يساعد ذلك على مناقشة عدد التجاويف كجزء من خطة واضحة. كما يجعل مقارنة عرضين أكثر عدلًا، لأن اختلاف عدد التجاويف قد يعني اختلافًا في الافتراضات، لا مجرد فرق في السعر.
ما المعلومات المطلوبة قبل تصميم قالب؟
لكي تكون المناقشة الفنية مفيدة، جهز العناصر التالية:
- رسم أو نموذج للقطعة مع رقم النسخة المتاحة.
- وصف لوظيفة الجزء وموقعه في التجميع.
- المادة المطلوبة أو الخصائص التي تحتاج إلى مراجعة.
- الكمية المتوقعة أو إطار الإنتاج المعروف.
- مناطق التثبيت أو السطح أو التوافق مع أجزاء أخرى.
- أي تغييرات متوقعة أو نقاط لم تُحسم بعد.
لا يحتاج الطلب الأول إلى وثيقة طويلة، لكنه يحتاج إلى معلومات يمكن تتبعها. عندما تكون النقاط المفتوحة معلنة، لا يضطر الفريق إلى تحويلها إلى افتراضات داخل التصميم. وعند تغيير الرسم لاحقًا، يمكن مراجعة أثر التغيير على القالب بدل البدء من الصفر.
من القالب البسيط إلى القالب متعدد الأجزاء
تختلف القوالب بحسب هندسة الجزء ومتطلباته. قد تكون بعض القطع أقرب إلى شكل مباشر، بينما تحتاج أجزاء أخرى إلى حركات أو تفاصيل إضافية لتكوين شكلها أو لإخراجها. لا ينبغي استخدام هذه التصنيفات لتوقع السعر أو مدة التصنيع من دون ملف فني؛ وظيفتها هي تذكير المشروع بأن شكل الجزء يحدد نوع الأسئلة التي يجب مراجعتها.
إذا كان للقطعة اتصال بغطاء أو كابل أو جزء تجميعي، أظهر ذلك في المراجعة. أحيانًا تكون واجهة صغيرة هي التي تقود قرارًا مهمًا في القالب. التركيز على هذه المناطق المفصلية أكثر فائدة من إضافة متطلبات عامة إلى كل المنتج.
أخطاء شائعة عند طلب قالب حقن
أول خطأ هو إرسال وصف عام من دون رسم أو وظيفة للقطعة. والثاني هو مقارنة عروض مبنية على افتراضات مختلفة في المادة أو التجاويف أو القنوات. والثالث هو تأجيل الحديث عن التغييرات المتوقعة حتى تصبح عملية القالب قد بدأت. هذه الأخطاء لا تعني أن المشروع يجب أن يكون كاملًا قبل النقاش، لكنها تعني أن ما هو غير مكتمل يجب أن يُكتب بوضوح.
كما قد يؤدي طلب تفاوت أو سطح “عالي الجودة” لكل القطعة إلى نقاش غير دقيق. الأفضل هو تحديد المناطق التي تتطلب شرطًا وظيفيًا أو شكليًا، وشرح سبب ذلك. هكذا يمكن تركيز الجهد على ما يخدم المنتج بالفعل.
مراجعة القالب قبل التثبيت
قبل تثبيت قرار القالب، اجمع الرسم والوظيفة والمادة والكمية في ملف واحد قابل للمراجعة. افصل بين ما تم تأكيده وما يزال مفتوحًا. راجع المناطق الوظيفية، وفرضية التجاويف والقنوات، وأي متطلبات للتجميع أو الإخراج. إذا ظهرت نسخة جديدة من الجزء، اربطها بالقرار بدل افتراض أن القالب الأول ينطبق عليها تلقائيًا.
هذه الممارسة لا تلغي التغيير، لكنها تجعل التغيير قابلًا للإدارة. كما تمنح التصميم والقالب والإنتاج لغة مشتركة: الجميع يستطيع رؤية ما هو مطلوب من الجزء، وما الذي يتطلب قرارًا قبل الانتقال إلى مرحلة يصعب تعديلها.
الخلاصة
قالب حقن البلاستيك يجمع التشكيل والقنوات والتبريد والإخراج في أداة واحدة لإنتاج جزء محدد. أفضل بداية ليست اختيار اسم قالب، بل توضيح وظيفة القطعة وهندستها ومادتها وكمية الإنتاج. بهذه البيانات يصبح النقاش حول التجويف والقلب والقنوات وقرار القالب أكثر دقة.
الأسئلة الشائعة
ما الفرق بين التجويف والقلب في قالب الحقن؟
هما منطقتان من القالب تسهمان في تكوين شكل القطعة. تصميمهما يرتبط بهندسة المنتج والتفاصيل التي يجب تشكيلها أو إخراجها.
هل يحتاج كل جزء بلاستيكي إلى قالب خاص؟
يُقيّم القالب على أساس الجزء وهدف الإنتاج. الرسم والوظيفة والمادة والكمية تساعد في تحديد ما يحتاج إليه المشروع.
ما الذي يؤثر في عدد تجاويف القالب؟
ترتبط التجاويف بالجزء والكمية المتوقعة وخطة الإنتاج. ينبغي مناقشتها ضمن القالب كاملًا، لا كرقم مستقل.
لماذا يجب ذكر التغييرات المتوقعة؟
لأن تغييرًا في الشكل أو المادة أو نقطة التثبيت قد يغير أساس قرار القالب. توثيقه يتيح مراجعته قبل أن يصبح التعديل أكثر صعوبة.
هل تكفي صورة للقطعة لطلب قالب؟
الصورة قد تشرح الفكرة، لكن الرسم أو النموذج ووصف الوظيفة والمادة والكمية يوفرون أساسًا أوضح للمراجعة الفنية.
