Plastik Enjeksiyon Kalıbı Nedir? Parçaları, Türleri ve Çalışma Prensibi
- Bora Gökçe
- 13 Ara 2025
- 4 dakikada okunur
Plastik Enjeksiyon Kalıbı Nedir?
Plastik enjeksiyon kalıbı; granül/plastik hammaddenin makinede eritilip, yüksek basınçla kalıp boşluğuna (kaviteye) doldurulması ve soğuyup katılaşarak nihai parçaya dönüşmesi için kullanılan, genellikle çelik veya alüminyumdan üretilen takım sistemidir.
Basit bir benzetmeyle: Enjeksiyon makinesi “motor”, kalıp ise “şekli belirleyen kalp” gibidir. Makine basınç ve ısıyı üretir; parçanın ölçüsünü, yüzey kalitesini, tekrarlanabilirliğini büyük ölçüde kalıp belirler.
Plastik Enjeksiyon Kalıbı Nasıl Çalışır?
Enjeksiyon kalıplamada temel döngü aynı mantıkla ilerler:
Kalıp kapanır ve sıkma kuvvetiyle kilitlenir.
Eriyik plastik yolluk/kapı üzerinden kaviteye dolar.
Parça kalıp içinde soğur, katılaşır ve ölçüsünü “kilitler”.
Kalıp açılır, iticiler (ejector) parçayı dışarı iter.
Döngü tekrarlar.
Burada kritik nokta şudur: Kalıp “yalnızca şekil vermez”; akış, ısı transferi ve çıkış (demolding) davranışını da yönetir. Bu yüzden kalıp tasarımında küçük bir detay, seri üretimde büyük bir fark yaratabilir.

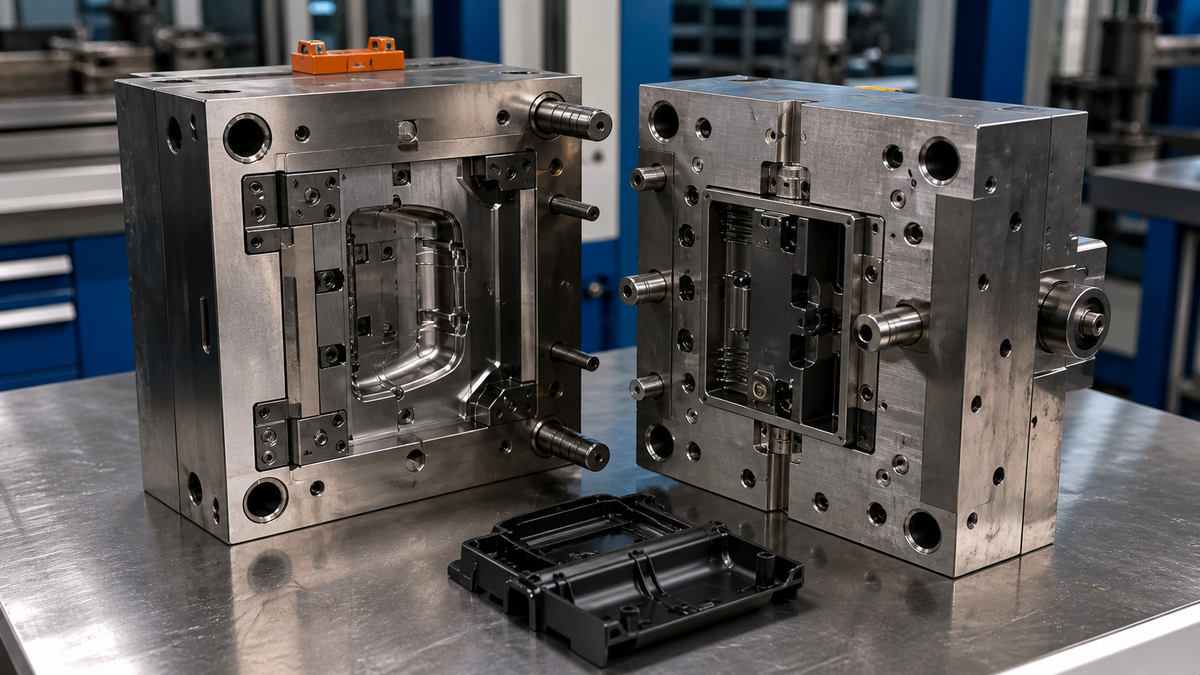

Enjeksiyon Kalıbının Ana Parçaları
Aşağıdaki tablo, sahada en çok konuşulan kalıp bileşenlerini ve ne işe yaradıklarını özetler:
Bileşen | Ne işe yarar? | Yanlış tasarımda tipik sonuç |
Kavite (Cavity) | Parçanın dış yüzey geometrisini oluşturur | Yüzey hataları, ölçü kaçması |
Çekirdek (Core) | İç geometrileri/boşlukları oluşturur | Eğilme, deformasyon, sıkışma |
Ayırma hattı (Parting line) | Kalıbın açılıp kapanan yüzeyi | Çapak, iz, estetik sorun |
Yolluk (Runner) | Eriyiğin kavitelere dağıtımı | Dolmama, dengesiz dolum |
Kapı (Gate) | Eriyiğin parçaya giriş noktası | İz, kaynak izi, kırılgan bölge |
Soğutma kanalları | Çevrim süresi ve ölçü stabilitesi | Çökme, eğilme, uzun çevrim |
İtici sistem (Ejector) | Parçayı güvenli çıkarır | İtici izi, kırılma, çizik |
Kılavuzlama/bağlama elemanları | Kalıbın hizasını korur | Kaçıklık, aşınma, çapak |
Bu parçaların hepsi bir arada “takım davranışı” oluşturur. Yani “iyi çelik” tek başına yetmez; sistem doğru kurgulanmalıdır.
Enjeksiyon Kalıbı Türleri
Enjeksiyon kalıpları pratikte birçok şekilde sınıflandırılır. Karar vermeyi kolaylaştırmak için en yaygın ayrımı tabloya dökelim.
1) Yolluk Sistemine Göre: Sıcak Yolluk vs Soğuk Yolluk
Kriter | Soğuk Yolluk Kalıp | Sıcak Yolluk Kalıp |
İlk yatırım | Daha düşük | Daha yüksek |
Fire/yolluk atığı | Genelde daha fazla | Genelde daha az |
Çevrim süresi | Orta | Daha kısa olma potansiyeli |
Bakım/ayar ihtiyacı | Daha basit | Daha uzmanlık gerektirebilir |
Uygun olduğu durum | Düşük-orta hacim, çok malzeme denemesi | Yüksek hacim, düşük fire hedefi |
Burada “hangisi daha iyi?” sorusunun tek cevabı yok. Üretim adedi, malzeme fiyatı, parça estetiği ve çevrim hedefi birlikte değerlendirilir.
2) Üretim Amacına Göre: Prototip Kalıp vs Seri Üretim Kalıbı
Kriter | Prototip Kalıp | Seri Üretim Kalıbı |
Amaç | Tasarımı doğrulamak, deneme üretimi | Uzun süre stabil seri üretim |
Çelik/işçilik | Daha hızlı ve ekonomik seçenekler olabilir | Dayanım ve tekrarlanabilirlik öncelikli |
Revizyon toleransı | Daha esnek | Revizyon maliyeti daha yüksek olabilir |
Kalıp Tasarımı Neden Bu Kadar Önemli?
Kalıp tasarımı “CAD çizimi” değildir; üretimde riskleri daha baştan yönetme işidir. İyi tasarım:
parçanın her noktada dengeli dolmasını,
ısıyı homojen atmasını,
parça çıkışını sorunsuz yapmasını hedefler.
Kalıp Maliyetini ve Süresini En Çok Etkileyen Faktörler
“Enjeksiyon kalıbı neden pahalı?” sorusu çok gelir. Genelde maliyetin sürücüleri şunlardır:
Kavite sayısı: Daha çok kavite = daha yüksek kalıp bedeli, ancak birim parça maliyetinde düşüş potansiyeli.Tolerans ve yüzey beklentisi: Dar toleranslar daha fazla işleme süresi ve ölçüm disiplini demektir.Yolluk seçimi: Sıcak yolluk yatırım maliyetini yükseltebilir; ancak fireyi azaltabilir.Parça geometrisi: İnce et kalınlığı, keskin geçişler, özel yüzey dokuları maliyeti artırır.
Kalıp Ömrü Ne Kadardır?
Kalıp ömrü için tek bir “standart sayı” vermek zordur; çünkü kalıbın çalıştığı malzeme (aşındırıcılık), proses (basınç/sıcaklık) ve bakım alışkanlığı çok belirleyicidir. Yine de sitedeki içerikte de vurgulandığı gibi, kalıp kalitesi ve malzemeye bağlı olarak yüz binlerce hatta milyonlarca baskı mümkün olabilir.
Pratik yaklaşım: Ömür konuşulurken mutlaka “hedef üretim adedi” ve “bakım planı” beraber tanımlanmalıdır.
En Sık Karşılaşılan Kalıp Kaynaklı Problemler
Kalıp tarafında tipik sorunlar genelde 3 grupta toplanır:
Dolum/akış problemleri: kısa dolum, kaynak izi, yanık izleriSoğutma kaynaklı problemler: çökme, eğilme, ölçü kaçmasıAyrım/itme problemleri: çapak, itici izi, parça kırılması
Bu problemlerin büyük kısmı “kötü proses ayarı” gibi görünse de, kök neden çoğu zaman kalıp tasarımındaki bir zayıflık veya bakım eksikliğidir. Bu yüzden DFM ve deneme planı kritik hale gelir.
Hızlı Karar İçin Mini Kontrol Tablosu
Aşağıdaki tablo, kalıp yatırımı öncesi doğru soruları sormayı kolaylaştırır:
Soru | Neden önemli? |
Yıllık hedef adet nedir? | Kavite sayısı, çelik seçimi, yolluk tipi buna göre şekillenir |
Malzeme nedir? (ABS, PC, PA vb.) | Akış ve çekme davranışı tasarımı etkiler |
Kritik toleranslı bölgeler hangileri? | Gereksiz dar tolerans maliyeti artırır |
Yüzey beklentisi (parlak/mat/doku) nedir? | İşleme ve polisaj süresini belirler |
Montaj/fit gereken bölgeler var mı? | Çekirdek-kavite uyumu ve ölçü kararlılığı önem kazanır |
Sıkça Sorulan Sorular
Plastik enjeksiyon kalıbı ne kadar dayanır?
Kalıp ömrü; çelik kalitesi, kullanılan malzeme, üretim adedi ve bakım disiplinine göre değişir. Uygun şartlarda yüz binlerce hatta milyonlarca baskı mümkün olabilir.
Sıcak yolluk mu soğuk yolluk mu seçmeliyim?
Yüksek hacimde üretim, düşük fire ve daha kısa çevrim hedefi varsa sıcak yolluk avantajlı olabilir; düşük-orta hacim ve daha düşük ilk yatırım için soğuk yolluk tercih edilebilir.
Kalıp maliyetini en çok ne artırır?
Kavite sayısı, dar tolerans gerektiren bölgeler, yüksek yüzey kalitesi beklentisi ve sıcak yolluk gibi sistemler maliyeti en çok etkileyen kalemlerdir.
Kavite sayısı nasıl belirlenir?
Hedef üretim adedi, makine kapasitesi, çevrim süresi hedefi ve parça başı maliyet beklentisi birlikte değerlendirilerek belirlenir.
Kalıp hazırlığı ne kadar sürer?
Kalıbın büyüklüğü ve karmaşıklığına göre birkaç haftadan birkaç aya kadar değişebilir.
“Plastik enjeksiyon kalıp nedir?” sorusunun pratik cevabı şudur: Kalıp, parçanın sadece şeklini değil; üretimin hızını, kalitesini ve tekrarlanabilirliğini de belirleyen sistemdir. Bu yüzden kalıp yatırımını değerlendirirken; kalıbın parçalarını, yolluk-soğutma mantığını, kavite stratejisini ve bakım planını birlikte düşünmek gerekir.
İdeal Plastik’in 1982’den beri plastik ve kalıp sektöründe uzmanlaşması ve 75–200 ton aralığında enjeksiyon kapasitesiyle üretim yapabilmesi, projelerde “kalıp + üretim” yaklaşımının birlikte ele alınabileceğine dair bir çerçeve sunar.
