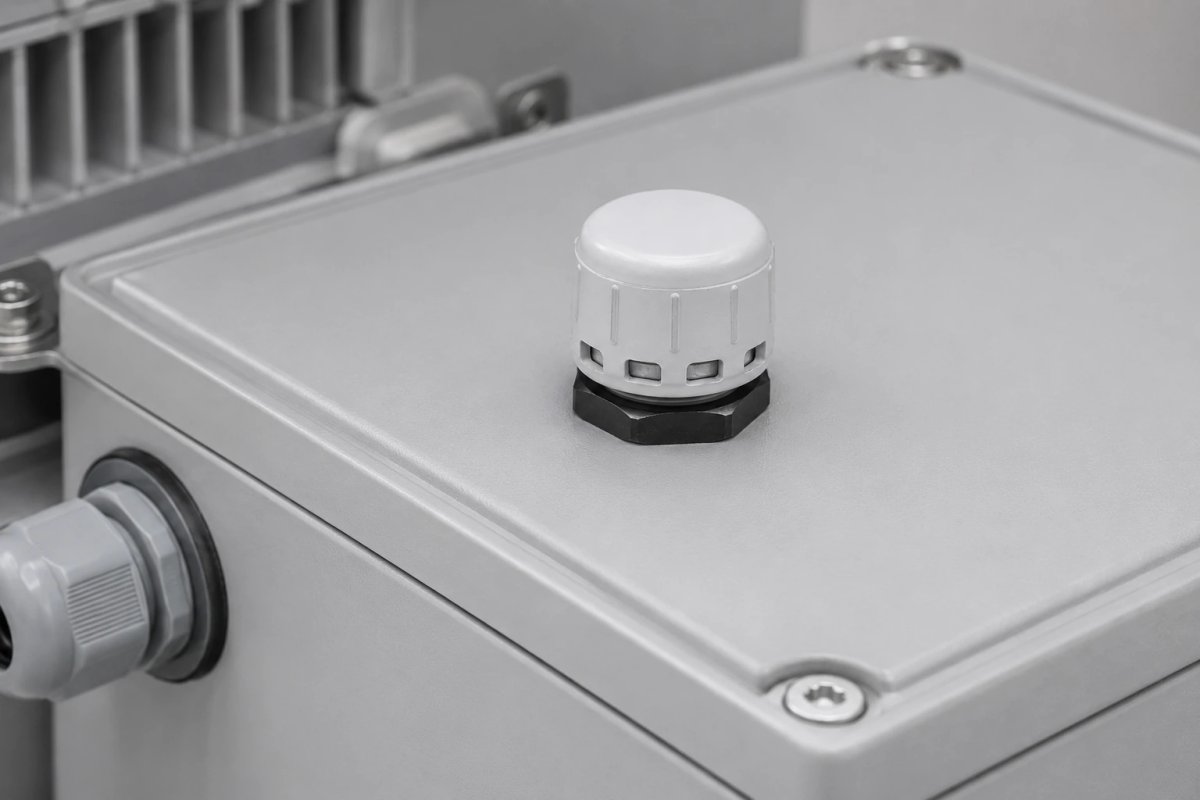

Eine Kunststoff-Siegelkapsel ist ein kleines Formteil, das in einer Baugruppe eine bestimmte Stelle abdeckt, begleitet oder funktional ergänzt. Die Bezeichnung allein legt weder Geometrie noch Material noch Montage fest. Erst der Einbauort, die angrenzenden Bauteile und die Aufgabe im Produkt zeigen, welche Form und welche technische Prüfung erforderlich sind.
Dieser Beitrag erklärt, wie eine Kunststoff-Siegelkapsel eingeordnet wird und wie Sie eine Anfrage für Konstruktion oder Fertigung vorbereiten. Er enthält keine pauschalen Aussagen über Schutz, Dichtigkeit oder andere Eigenschaften eines konkreten Teils. Solche Anforderungen müssen im jeweiligen Produktkontext dokumentiert und geprüft werden.
Die wichtigsten Punkte
- Eine Siegelkapsel ist ein funktionales Bauteil in einer konkreten Baugruppe.
- Einbauort, Kontaktflächen und Nachbarteile bestimmen die relevante Geometrie.
- Material, Form, Befestigung und Fertigung werden gemeinsam bewertet.
- Zeichnungsversion und Montageablauf gehören in jede technische Anfrage.
- Offene Änderungen sollten sichtbar bleiben, bevor ein Werkzeug festgelegt wird.
Was ist eine Kunststoff-Siegelkapsel?
Eine Kunststoff-Siegelkapsel ist ein Kunststoffbauteil, das an einer definierten Stelle eines Produkts oder Gehäuses eingesetzt werden kann. Je nach Konstruktion kann sie eine Öffnung, einen Anschluss, eine Befestigungszone oder einen anderen Bereich der Baugruppe betreffen. Welche Funktion sie genau erfüllt, muss im Projekt beschrieben werden.
Der Begriff Kapsel ist kein Leistungsversprechen. Er sagt nicht automatisch, welche Wirkung das Teil in jeder Anwendung hat. Wenn für ein Produkt eine bestimmte Anforderung, Prüfung oder Klassifizierung besteht, muss diese separat mit ihrem Geltungsbereich und dem erforderlichen Nachweis dokumentiert werden.
Wo kommen Kunststoffkapseln vor?
Kunststoffkapseln können in technischen Gehäusen, Abdeckungen, elektrischen oder elektronischen Baugruppen und anderen Produkten mit definierten Einbauzonen vorkommen. Die Branche ist jedoch kein ausreichendes Auswahlkriterium. Zwei Kapseln können äußerlich ähnlich wirken und trotzdem unterschiedliche Aufgaben, Gegenflächen oder Montagebedingungen haben.
Beschreiben Sie deshalb den tatsächlichen Ort. Liegt die Kapsel in einem Deckel, an einer Öffnung, neben einer Schraube oder an einer Schnittstelle zu einem anderen Bauteil? Gibt es Kabel, Steckverbinder oder begrenzten Bauraum? Diese Informationen machen die Kapsel zu einem prüfbaren Teil der Baugruppe.
Funktion vor Form
Die Form einer Kapsel ergibt sich aus ihrer Aufgabe und dem Einbau. Beginnen Sie mit der Frage, welchen Bereich das Teil betrifft und was dort im Produkt passieren soll. Muss es eine Stelle abdecken, eine Kontur ergänzen oder mit einem anderen Teil zusammenarbeiten? Benennen Sie die gewünschte Funktion, bevor Sie über eine bestimmte äußere Form sprechen.
Danach sollten funktionskritische Zonen in der Zeichnung markiert werden. Eine Kante, eine Öffnung, eine Befestigung oder eine sichtbare Fläche kann für die Konstruktion wichtiger sein als der Rest der äußeren Kontur. Dadurch konzentriert sich die technische Prüfung auf das, was das Produkt wirklich benötigt.

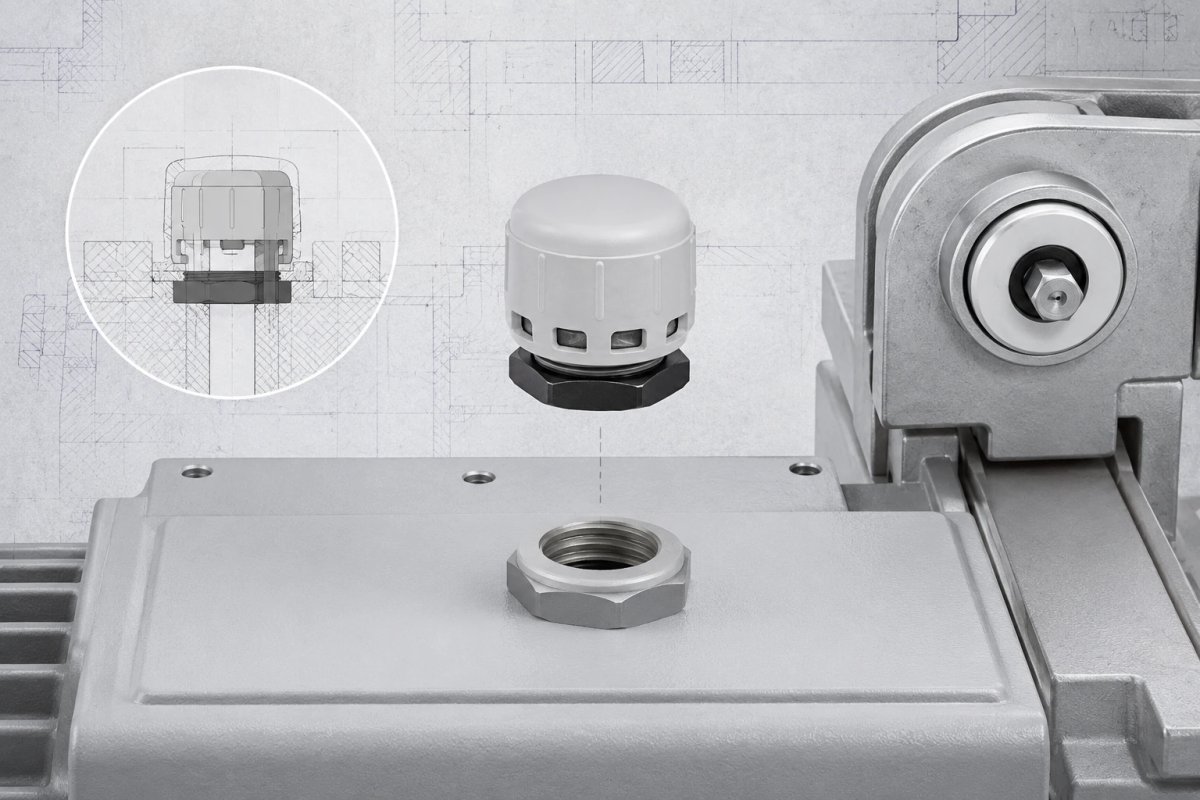

Geometrie des Einbauorts
Eine Kapsel wird nicht losgelöst von ihrer Umgebung konstruiert. Das Modell sollte die Fläche oder Öffnung zeigen, an der sie sitzt, ebenso wie angrenzende Teile, Kanten, Befestigungen und den verfügbaren Raum. Wenn die Kapsel mit einem Deckel oder einem weiteren Formteil zusammenwirkt, muss auch dieses Gegenstück sichtbar sein.
Die äußeren Abmessungen der Kapsel genügen nicht. Ein identisches Maß kann in einer anderen Wandstärke, an einer anderen Kante oder neben einem anderen Bauteil zu einer anderen Befestigungs- oder Werkzeugfrage führen. Eine vollständige Einbaudarstellung verhindert solche Fehlannahmen.
Sichtflächen und funktionale Bereiche
Manche Kapseln liegen in sichtbaren Bereichen, andere im Inneren einer Baugruppe. Wenn eine Oberfläche oder ein Erscheinungsbild relevant ist, benennen Sie die betreffende Zone und den Grund. Vermeiden Sie eine allgemeine Anforderung für das ganze Teil, wenn nur einzelne Bereiche betroffen sind.
Gleichzeitig sollten sichtbare und funktionale Anforderungen getrennt dokumentiert werden. Eine Außenfläche kann optisch wichtig sein, während eine andere Zone vor allem mit einer Gegenfläche oder einem Befestigungsteil zusammenpassen muss. Die Zeichnung sollte beide Aspekte eindeutig zeigen.
Material und Produktkontext
Der Werkstoff einer Kunststoff-Siegelkapsel wird mit ihrer Funktion, Geometrie, Umgebung und Montage geprüft. Ein Materialname aus einem früheren Projekt ist kein automatischer Nachweis für ein neues Teil. Nennen Sie bekannte Bedingungen wie Medium, Umgebung oder projektseitige Vorgaben, und markieren Sie nicht geklärte Punkte offen.
Wenn der Werkstoff mit einem Spritzgussverfahren zusammenhängt, muss die Materialfrage gemeinsam mit dem Formteil betrachtet werden. Eine Veränderung an Öffnung, Befestigung oder Gegenfläche kann Auswirkungen auf Form und damit auf die technische Material- und Werkzeugprüfung haben.

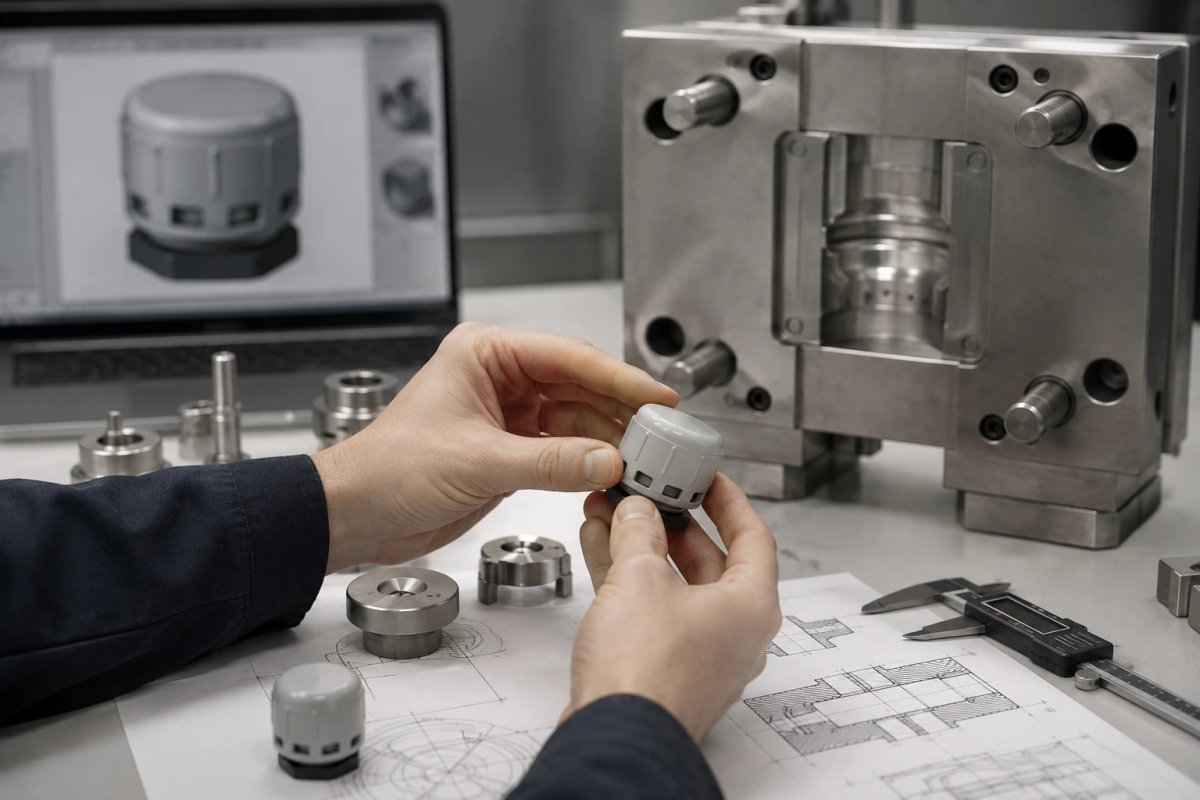

Von der Kapsel zum Spritzgusswerkzeug
Soll die Kapsel im Spritzguss gefertigt werden, sollten Geometrie und Funktion vor der Werkzeugentscheidung klar genug beschrieben sein. Befestigungen, Öffnungen, Innenbereiche und Entformungsfragen sind Teil der Bauteilprüfung. Es geht nicht darum, von Anfang an eine komplizierte Werkzeuglösung zu verlangen, sondern darum, die tatsächliche Konstruktion sichtbar zu machen.
Eine sinnvolle Reihenfolge lautet: Zeichnung und Funktionsbeschreibung, Werkstoff oder zu prüfende Eigenschaften, Stückzahl und Projektphase, dann Werkzeugdetails. Erst auf dieser Grundlage lassen sich Kavitäten, Kanalsystem, Entformung oder weitere Werkzeugfragen mit Bezug zum Teil diskutieren.

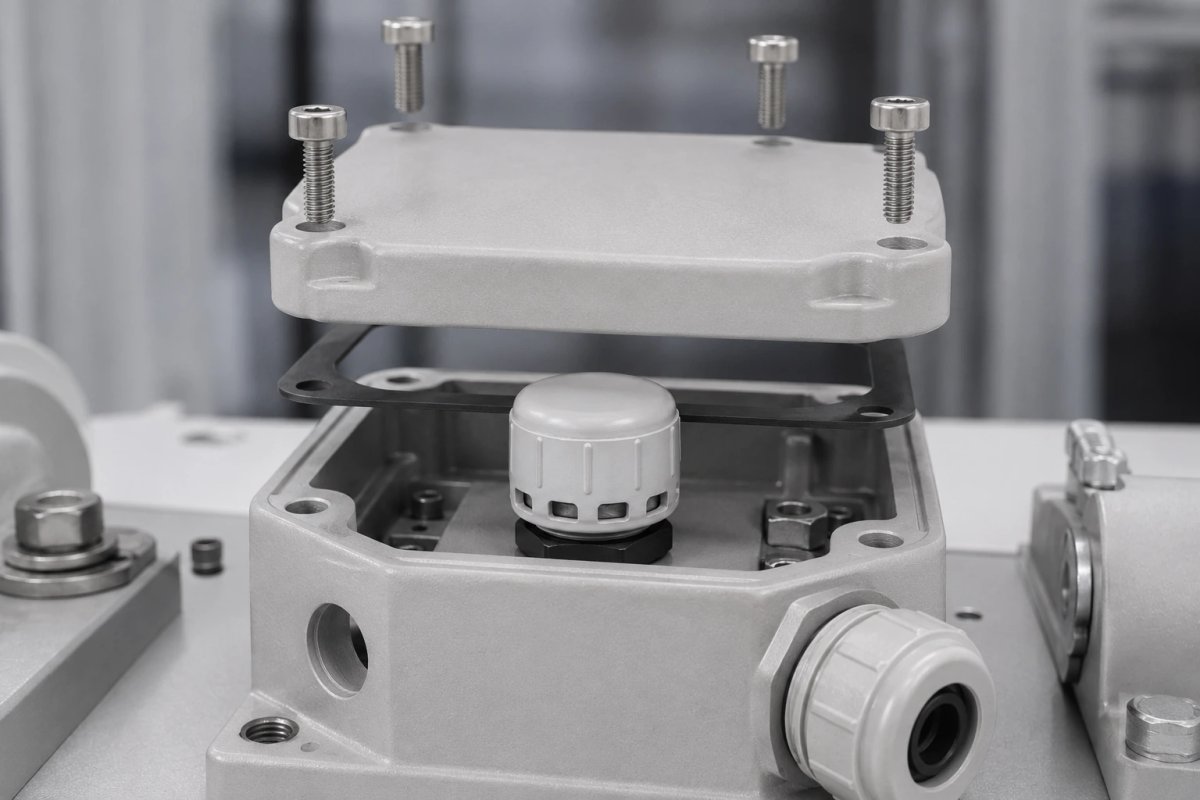

Montageablauf beschreiben
Wie gelangt die Kapsel an ihren Platz? Wird sie vor einem Deckel eingesetzt, gemeinsam mit einem weiteren Teil montiert oder erst nach einem anderen Arbeitsschritt angebracht? Die Antwort gehört in die technische Unterlage. Sie zeigt, ob Zugang, Einbaurichtung oder Nachbarteile die Konstruktion beeinflussen.
Der Montageablauf darf nicht aus einem Produktfoto geschätzt werden. Zeigen Sie die relevante Baugruppe oder beschreiben Sie die Schritte. Wenn sich die Reihenfolge noch ändert, markieren Sie dies als offenen Punkt. Dadurch wird verhindert, dass eine Kapsel für einen Ablauf ausgelegt wird, den das Produkt später nicht verwendet.
Eine Anfrage für eine Kunststoffkapsel vorbereiten
Für eine erste technische Prüfung sind diese Angaben hilfreich:
- Zeichnung oder Modell der Kapsel und ihres Einbauorts.
- Funktionsbeschreibung innerhalb des Produkts.
- Maße der Öffnung, Fläche oder Befestigungszone, soweit vorhanden.
- Angrenzende Bauteile, Kabel, Deckel oder Verbindungselemente.
- Bekannte Umgebungs- und Produktanforderungen.
- Werkstoffwunsch oder Eigenschaften, die geprüft werden sollen.
- Montageablauf, Stückzahl und Entwicklungsstand.
- Offene Änderungen sowie die verantwortlichen Stellen für ihre Klärung.
Diese Liste entwirft das Teil nicht anstelle des Teams. Sie stellt aber sicher, dass eine Bewertung nicht auf einem Produktnamen oder einer isolierten Außenansicht beruht. Verschiedene Vorschläge können dadurch auf derselben Grundlage verglichen werden.
Häufige Fehler bei Kunststoffkapseln
Ein häufiger Fehler ist die Anfrage mit einem Foto, aber ohne Einbaugeometrie. Ein weiterer Fehler ist es, den Begriff Siegelkapsel für mehrere unterschiedliche Funktionen zu verwenden, ohne diese zu trennen. Ebenso problematisch ist es, benachbarte Teile oder den Montageablauf erst nach Beginn der technischen Prüfung zu erwähnen.
Vermeiden Sie auch die Übernahme von Form oder Material aus einem anderen Produkt ohne Vergleich. Eine kleine Änderung an einer Öffnung, Wand oder Gegenfläche kann die relevanten Fragen verändern. Formulieren Sie konkrete Anforderungen pro Zone statt allgemeiner Aussagen über das ganze Teil.
Änderungen und Entscheidungen dokumentieren
Nach einer ersten Prüfung sollten Zeichnungsversion, Funktionsbeschreibung, Materialannahmen, Montagehinweise und offene Fragen zusammen gespeichert werden. Benennen Sie, wer die Geometrie, die Anwendung und die Montage bestätigt. Diese Dokumentation ist bewusst schlank, aber sie bewahrt den Grund einer Entscheidung.
Kommt eine neue Version des Produkts hinzu, prüfen Sie, ob die bisherige Grundlage noch gilt. Nicht jede Änderung führt zu einer neuen Kapsel oder einem neuen Werkzeug. Sie sollte jedoch bewertet werden, bevor frühere Annahmen als verbindlich weiterverwendet werden.
Beispiel für eine geordnete Prüfung
Ein Team erhält ein Modell eines Gehäuses mit einer vorgesehenen Kapselzone. Zuerst werden Einbauort, Gegenflächen und Nachbarteile markiert. Danach wird die Funktion der Kapsel beschrieben und der Montageablauf ergänzt. Werkstofffragen, Stückzahl und bekannte Produktanforderungen kommen in dieselbe Datei.
Anschließend kann das Team Form und Fertigungsweg mit Bezug zum Produkt prüfen. Das Beispiel bestätigt keine bestimmte Eigenschaft. Es zeigt jedoch, wie aus einer allgemeinen Kapselanfrage ein nachvollziehbarer Auftrag für Konstruktion und Fertigung entsteht.
Bei mehreren Vorschlägen sollte das Team außerdem prüfen, ob alle auf derselben Zeichnungsversion, denselben Nachbarteilen und demselben Montageablauf beruhen. Erst dann sind Unterschiede in Form oder Fertigungsannahme sinnvoll vergleichbar.
Fazit
Eine Kunststoff-Siegelkapsel ist kein Standardteil außerhalb ihres Einbauorts. Funktion, Geometrie, Nachbarteile, Werkstoff und Montage bestimmen zusammen, was geprüft werden muss. Wer diese Daten dokumentiert und Änderungen sichtbar hält, schafft eine belastbare Grundlage für Konstruktion, Werkzeug und Fertigung.
Häufige Fragen
Was ist eine Kunststoff-Siegelkapsel?
Sie ist ein Kunststoffbauteil für eine definierte Zone in einem Produkt oder Gehäuse. Ihre genaue Aufgabe ergibt sich aus der Baugruppe.
Welche Angaben braucht eine technische Anfrage?
Benötigt werden Zeichnung oder Modell, Funktion, Einbaugeometrie, Nachbarteile, bekannte Anforderungen, Materialfragen, Montage, Stückzahl und offene Änderungen.
Warum sind Nachbarteile relevant?
Sie bestimmen Bauraum, Gegenflächen, Zugänglichkeit und Montage. Eine Kapsel funktioniert nicht unabhängig von der umgebenden Baugruppe.
Wann sollte die Kapsel erneut geprüft werden?
Wenn sich Einbauort, Geometrie, Materialannahme, Montageablauf oder Produktanforderungen ändern. Die Prüfung muss auf der aktuellen Zeichnung beruhen.
Reicht ein Foto für die Auswahl einer Kapsel?
Ein Foto kann helfen, aber Zeichnung oder Modell mit Einbauort und Nachbarteilen sind für eine technische Prüfung wesentlich aussagekräftiger.
