Kunststoffspritzguss ist ein Fertigungsverfahren, bei dem Kunststoffgranulat kontrolliert aufgeschmolzen, in eine geschlossene Formkavität eingebracht, abgekühlt und als Bauteil entformt wird. Das Ergebnis hängt nicht allein von der Maschine ab. Werkstoff, Bauteilkonstruktion, Spritzgussform und Prozessparameter müssen zusammenpassen.
Die wichtigsten Punkte
- Beim Kunststoffspritzguss entsteht ein Bauteil in einer Form, die seine Geometrie vorgibt.
- Der Zyklus umfasst Materialvorbereitung, Aufschmelzen, Einspritzen, Kühlen und Entformen.
- Werkzeug, Angusskanal und Kühlung beeinflussen, wie wiederholbar der Prozess läuft.
- Das Verfahren wird vor allem mit Blick auf wiederkehrende Produktion und klar definierte Bauteile bewertet.
- Vor einer Werkzeuganfrage sollten Bauteilfunktion, Werkstoff, Menge und Änderungsstand bekannt sein.
Was ist Kunststoffspritzguss?
Beim Kunststoffspritzguss wird aufgeschmolzener Kunststoff unter Druck in eine Form eingebracht. Nach dem Abkühlen öffnet sich das Werkzeug und das Bauteil wird entnommen. Dieser Ablauf kann wiederholt werden, wenn die relevanten Bedingungen stabil definiert sind.
Die Form ist dabei kein isoliertes Bauteil. Ihre Auslegung steht in Beziehung zur Geometrie des Produkts und zum verwendeten Kunststoff. Bereiche mit einer bestimmten Funktion, Übergänge, Befestigungen oder Anforderungen an die Oberfläche müssen vor dem Werkzeugbau verständlich beschrieben sein. Erst dann lassen sich Formaufbau und Prozessentscheidung auf eine nachvollziehbare Grundlage stellen.

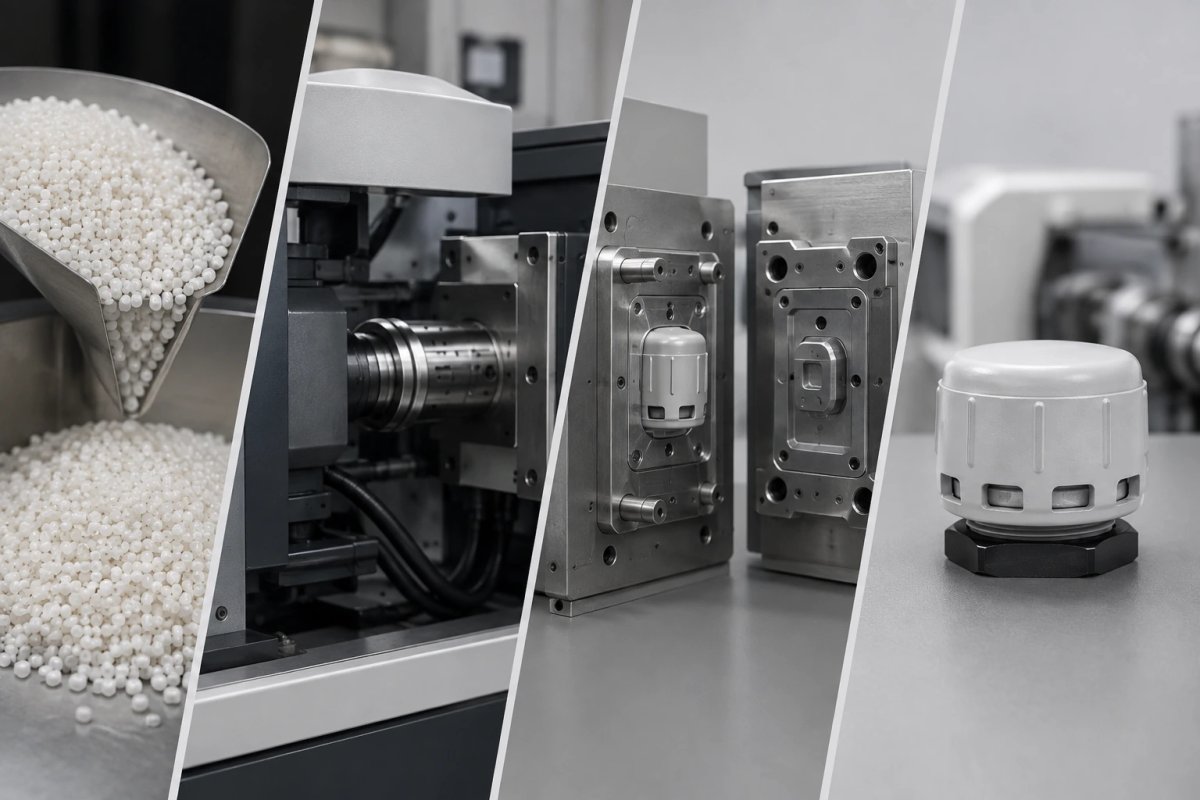

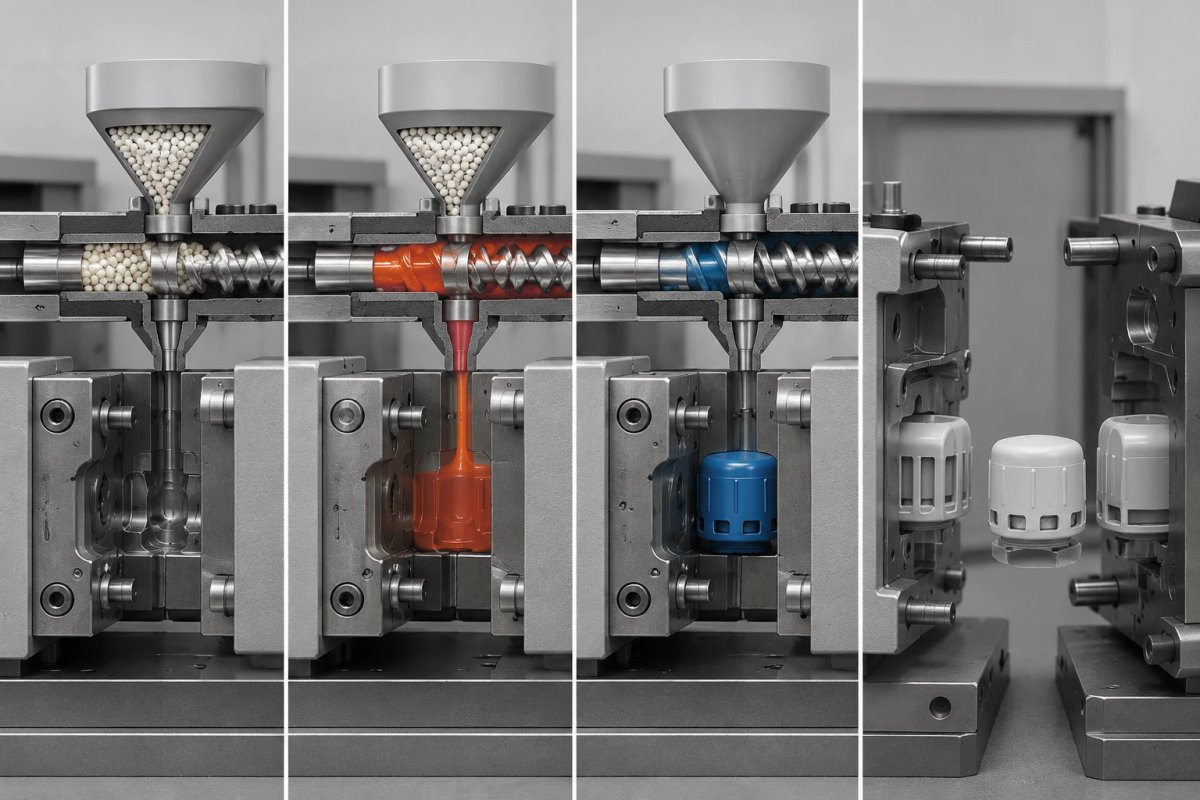

Der Ablauf im Spritzgussverfahren
1. Material vorbereiten
Ausgangspunkt ist in der Regel Kunststoffgranulat. Abhängig vom Werkstoff und der geplanten Anwendung kann die Materialvorbereitung weitere Schritte oder Zusatzstoffe umfassen. Entscheidend ist nicht, ob ein Werkstoff allgemein verfügbar ist, sondern ob seine Eigenschaften zu Bauteil und Einsatz passen.
2. Kunststoff aufschmelzen
Das Granulat wird in der Schneckeneinheit aufgeschmolzen und für den folgenden Schritt vorbereitet. Die Einstellung dieser Phase muss zum Werkstoff passen. Sie bildet die Verbindung zwischen dem Rohmaterial und einem Materialzustand, der die Kavität reproduzierbar füllen kann.
3. In die Spritzgussform einspritzen
Anschließend gelangt der Kunststoff in die Formkavität. Das Werkzeug enthält die formgebenden Bereiche und kann ein Anguss- oder Kanalsystem enthalten, das den Materialfluss führt. Fragen zum Fließweg, zu funktionskritischen Bereichen und zur Entformung gehören deshalb in die frühe Bauteil- und Werkzeugprüfung.
4. Kühlen und verfestigen
In der Form kühlt das Bauteil ab und verfestigt sich. Die Kühlung verbindet Werkzeugauslegung, Zyklus und Ergebnis. Bei der Prüfung wird daher nicht nur die Temperatur betrachtet, sondern auch, ob das Kühlsystem die Geometrie und den Werkstoff des Bauteils sinnvoll berücksichtigt.
5. Entformen und gegebenenfalls nachbearbeiten
Nach dem Verfestigen wird das Bauteil entformt. Je nach Produkt können weitere Schritte folgen, etwa das Entfernen von Restmaterial, Montage oder eine Oberflächenbearbeitung. Diese Schritte sollten nicht nachträglich angenommen werden; sie gehören zur Beschreibung des Projekts und zur Prüfung des gesamten Ablaufs.
Typische Einsatzbereiche
Kunststoffspritzguss wird unter anderem für Komponenten im Fahrzeugbau, für Gehäuse und Bauteile der Elektronik, für bestimmte medizinische Anwendungen, für Verpackungen und für Konsumgüter eingesetzt. Das Branchenetikett allein beantwortet jedoch nicht, ob ein Teil für ein bestimmtes Werkzeug oder Verfahren geeignet ist.
Bei technischen Bauteilen kann die Funktion beispielsweise in der Führung, Befestigung, Isolierung oder im Schutz eines anderen Bauteils liegen. In solchen Fällen ist es sinnvoll, zunächst die Aufgabe des Teils zu klären: Was soll es leisten? Welche Werkstoffe kommen in Betracht? Welche Bereiche sind funktionskritisch? Diese Antworten geben der Werkzeugdiskussion einen konkreten Rahmen.
Vorteile und Grenzen
Wenn Werkzeug und Prozess für das Bauteil ausgelegt sind, unterstützt Kunststoffspritzguss die wiederholte Herstellung gleichartiger Teile mit definierten Details. Das Verfahren kann mit unterschiedlichen Kunststoffen und zulässigen Additiven arbeiten, sofern sie zu Produkt und Werkzeug passen.
Gleichzeitig ist das Werkzeug eine technische Investition. Änderungen an einem Bauteil können nach dem Werkzeugbau komplexer sein als in einer frühen Konzeptphase. Auch für sehr geringe Stückzahlen kann die wirtschaftliche Bewertung anders ausfallen als bei einer wiederkehrenden Produktion. Menge, erwartete Produktlebensdauer und Änderungswahrscheinlichkeit gehören deshalb zu jeder realistischen Entscheidung.

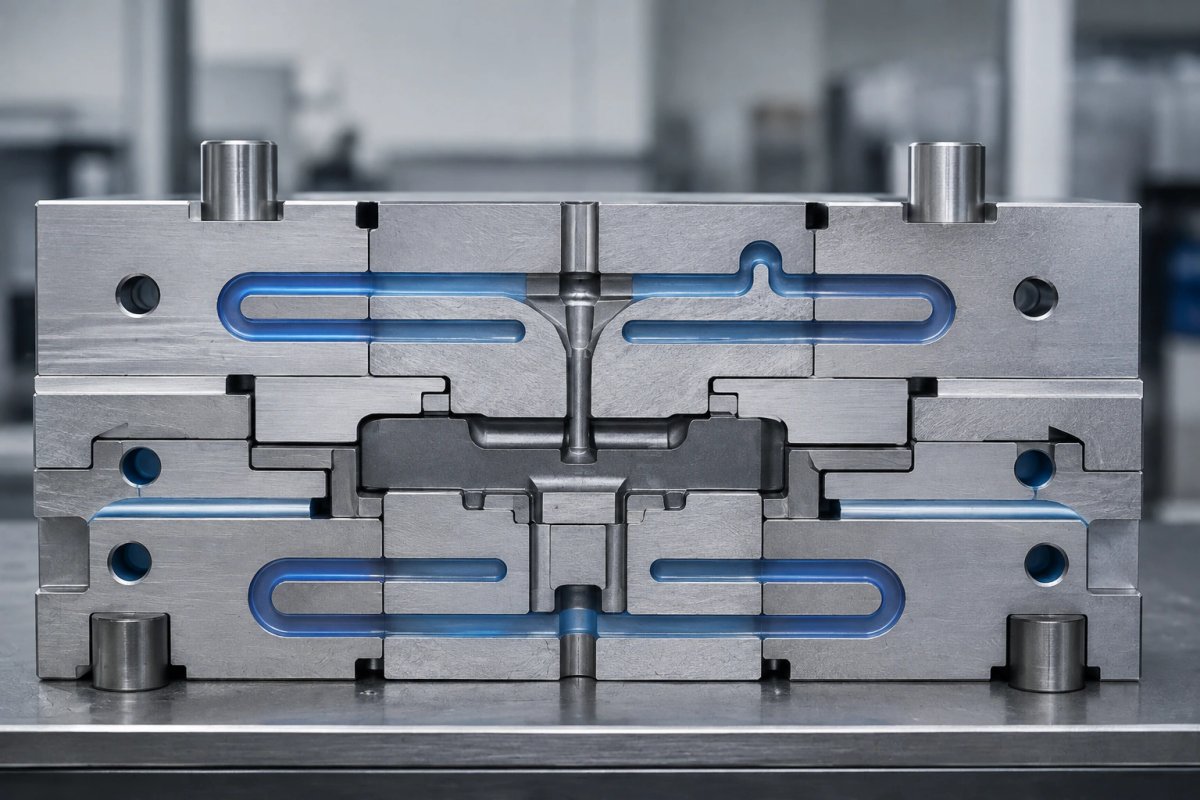

Welche Rolle spielt die Spritzgussform?
Eine Spritzgussform gibt nicht nur die äußere Form des Produkts vor. Sie enthält die Bereiche für Kavität, Materialzuführung, Kühlung und Entformung. Entscheidungen über ein Kalt- oder Heißkanalsystem, über die Anzahl der Kavitäten oder über besondere Mechanismen stehen immer im Zusammenhang mit Bauteil und Produktionsplanung.
Vor einer technischen Anfrage helfen insbesondere diese Informationen:
- Eine klare Zeichnung oder ein Modell sowie die Funktion des Bauteils.
- Der gewünschte Werkstoff oder die Eigenschaften, die der Werkstoff erfüllen muss.
- Die geplante Menge und der erwartete Produktionsrahmen.
- Funktionsbereiche, Oberflächenanforderungen oder Schnittstellen zu anderen Teilen.
- Der aktuelle Änderungsstand des Designs.
Damit wird aus einer allgemeinen Anfrage eine Grundlage, auf der Werkzeug und Prozess beurteilt werden können.
Entscheidungspunkte vor dem Werkzeugbau
Vor der Freigabe eines Werkzeugs sollte zwischen bestätigten Informationen und Annahmen unterschieden werden. Ist die Bauteilgeometrie festgelegt? Gibt es Bereiche, die die Entformung beeinflussen? Muss das Teil mit einer weiteren Komponente zusammenpassen? Bleibt die Produktionsmenge stabil oder ist sie noch offen?
Auch Anforderungen an Oberflächen oder Toleranzen sollten dort beschrieben werden, wo sie funktional erforderlich sind. Eine allgemeine Forderung für das ganze Bauteil kann unnötige Komplexität verursachen, wenn nur einzelne Zonen eine bestimmte Eigenschaft benötigen. Eine genaue Beschreibung hilft dabei, die technische Prüfung auf die relevanten Stellen zu konzentrieren.
Bei Baugruppen ist eine gemeinsame Reihenfolge hilfreich: Funktion des Teils, Werkstoff, Schnittstellen, Menge und anschließend die Anforderungen an das Werkzeug. So arbeiten Konstruktion, Werkzeugbau und Produktion mit denselben Eingaben und können Änderungen vor einer später schwerer zu ändernden Phase dokumentieren.
Vergleich mit anderen Verfahren
Verschiedene Fertigungsverfahren erfüllen unterschiedliche Aufgaben. Additive Verfahren können für Konzept- oder Musterphasen relevant sein, während andere Verfahren für bestimmte Profile oder Geometrien geeignet sind. Kunststoffspritzguss wird dagegen im Zusammenhang mit Bauteilgeometrie, Werkzeug und wiederkehrender Produktion bewertet.
Es gibt kein pauschal bestes Verfahren. Eine belastbare Entscheidung beginnt mit Werkstoff, Geometrie, Menge und Funktion des Teils. Danach lässt sich prüfen, welches Verfahren die Anforderungen erfüllt, ohne unnötige Komplexität hinzuzufügen.
Von der Anfrage zur technischen Klärung
Eine gute Anfrage ersetzt keine technische Prüfung, sie macht sie aber möglich. Neben Modell oder Zeichnung sollte erkennbar sein, welchen Zweck das Teil erfüllt und welche Annahmen noch offen sind. Bei einer Dichtung kann beispielsweise die Schnittstelle wichtiger sein als eine allgemeine Produktbezeichnung; bei einem Gehäuse können Befestigung, Bauraum und die Verbindung zu weiteren Komponenten den Rahmen bestimmen.
Es ist sinnvoll, die Informationen in einer nachvollziehbaren Reihenfolge zu sammeln. Zuerst wird die Funktion beschrieben. Danach folgen Werkstoff oder gewünschte Eigenschaften, Bauteilmenge, relevante Oberflächen und Schnittstellen. Erst auf dieser Basis werden Werkzeugdetails wie Kavitäten, Kanalsystem oder Entformung zu echten Entscheidungen. So lässt sich klar unterscheiden, was bereits freigegeben ist und was vor dem Werkzeugbau noch geprüft werden muss.
Diese Arbeitsweise schützt nicht vor jeder Änderung, sie verhindert aber, dass wesentliche Fragen erst nach der Festlegung des Werkzeugs sichtbar werden. Sie schafft außerdem eine gemeinsame Grundlage für Einkauf, Konstruktion, Werkzeugbau und Produktion. Alle Beteiligten beziehen sich auf dieselben technischen Eingaben, statt einzelne Anforderungen nur mündlich oder in getrennten Dokumenten weiterzugeben.
Welche Angaben gehören in eine belastbare Projektbeschreibung?
Eine Projektbeschreibung muss kein umfangreiches Lastenheft sein. Sie sollte jedoch so konkret sein, dass die Funktion des Bauteils verständlich bleibt. Dazu gehören die vorgesehene Anwendung, ein verfügbarer Geometriestand, der gewünschte Werkstoff oder die benötigten Eigenschaften, die erwartete Menge und bekannte Schnittstellen. Ergänzend sollten Bereiche genannt werden, die für Montage, Oberfläche oder Maßhaltigkeit entscheidend sind.
Wenn einzelne Punkte noch nicht entschieden sind, sollten sie ausdrücklich als offen markiert werden. Eine offene Annahme ist besser als eine scheinbar feste Vorgabe, die später geändert werden muss. Die technische Klärung kann dann gezielt prüfen, welche Informationen für Werkzeug, Material und Prozess noch fehlen und welche Entscheidung zuerst getroffen werden sollte.
Fazit
Kunststoffspritzguss verbindet Werkstoff, Form und Prozess zu einer wiederholbaren Herstellung von Kunststoffteilen. Der richtige Einstieg ist nicht die Auswahl einer Maschine, sondern die eindeutige Beschreibung von Bauteil, Funktion, Werkstoff und geplanter Menge. Mit diesen Eingaben kann eine Spritzgussform sinnvoll geprüft werden.
Häufige Fragen
Welche Kunststoffe werden im Spritzguss verwendet?
Die Werkstoffwahl richtet sich nach der Funktion und den Anforderungen des Bauteils. Sie sollte zusammen mit Geometrie, Werkzeug und geplanter Anwendung bewertet werden.
Ist Kunststoffspritzguss für kleine Stückzahlen geeignet?
Das hängt vom Bauteil, dem Werkzeug und der erwarteten Menge ab. Da die Form ein wesentlicher Teil des Projekts ist, sollten Stückzahl und Änderungsbedarf vor einer Entscheidung geprüft werden.
Was ist der Unterschied zwischen Form und Angusskanal?
Die Form enthält die Bereiche, die das Bauteil erzeugen und seine Kühlung sowie Entformung unterstützen. Das Kanalsystem führt das Material in die Kavität und wird mit Blick auf Bauteilgeometrie und Planung ausgewählt.
Was beeinflusst die Qualität eines Spritzgussteils?
Werkstoff, Bauteilkonstruktion, Werkzeug, Einstellungen und Kühlung wirken zusammen. Deshalb kann die Bewertung nicht auf einen einzelnen Faktor reduziert werden.
Wann sollte das Design überprüft werden?
Eine Überprüfung ist vor der Werkzeugfreigabe besonders sinnvoll, wenn ein Bauteil funktionskritische Zonen, Schnittstellen oder spezifische Werkstoffanforderungen hat.
Welche Unterlagen helfen bei einer ersten Prüfung?
Hilfreich sind ein Modell oder eine Zeichnung, eine Beschreibung der Bauteilfunktion, die erwartete Menge sowie Angaben zu Werkstoff, Schnittstellen und funktionskritischen Bereichen. Offene Punkte sollten sichtbar bleiben, damit sie in der Prüfung geklärt werden können.
