Dichtung Arten werden oft über ihre Form oder ihr Material beschrieben: flach, ringförmig, aus Kunststoff, aus Gummi oder als Durchführung für ein Kabel. Diese Begriffe sind nützlich, ersetzen aber keine technische Einordnung. Eine Dichtung arbeitet immer an einer konkreten Schnittstelle zwischen Bauteilen oder um eine Öffnung herum. Ihre Eignung hängt deshalb von Funktion, Umgebung, Geometrie und Montage ab.
Dieser Leitfaden erklärt häufige Dichtungsarten und zeigt, wie aus einer allgemeinen Produktbezeichnung eine prüfbare Anfrage wird. Er liefert keine pauschale Materialempfehlung und verspricht keine nicht belegte Schutzwirkung. Stattdessen beschreibt er die Informationen, die Konstruktion, Werkzeugbau und Montage für eine belastbare Entscheidung benötigen.
Die wichtigsten Punkte
- Dichtungen werden nach Form, Werkstoff und Funktion eingeordnet, nicht allein nach ihrem Namen ausgewählt.
- Flache, ringförmige und formgebundene Dichtungen lösen unterschiedliche Einbausituationen.
- Eine Kabeldurchführung muss mit Öffnung, Nachbarteilen und Montageablauf betrachtet werden.
- Material und Geometrie gehören in dieselbe technische Prüfung.
- Zeichnung, Einsatzumgebung und bekannte Bewegungen machen eine Anfrage vergleichbar.
Was ist eine Dichtung?
Eine Dichtung ist ein Bauteil, das an einer definierten Stelle eine Abdichtung, Trennung, Führung oder Schutzfunktion unterstützt. Sie kann zwischen zwei Flächen liegen, eine Öffnung umschließen oder Teil einer Baugruppe sein. Welche Aufgabe sie im Einzelfall erfüllt, muss in der Produktbeschreibung klar benannt werden.
Die Bezeichnung „Dichtung“ ist daher nur der Anfang. Für die Auswahl sind Fragen wichtiger: Welche Flächen berührt das Teil? Welche Medien oder Umgebungsbedingungen sind bekannt? Bleibt die Baugruppe nach der Montage statisch oder gibt es Bewegung? Und wie wird das Teil eingesetzt? Diese Angaben bilden den Rahmen für Form, Material und Fertigung.

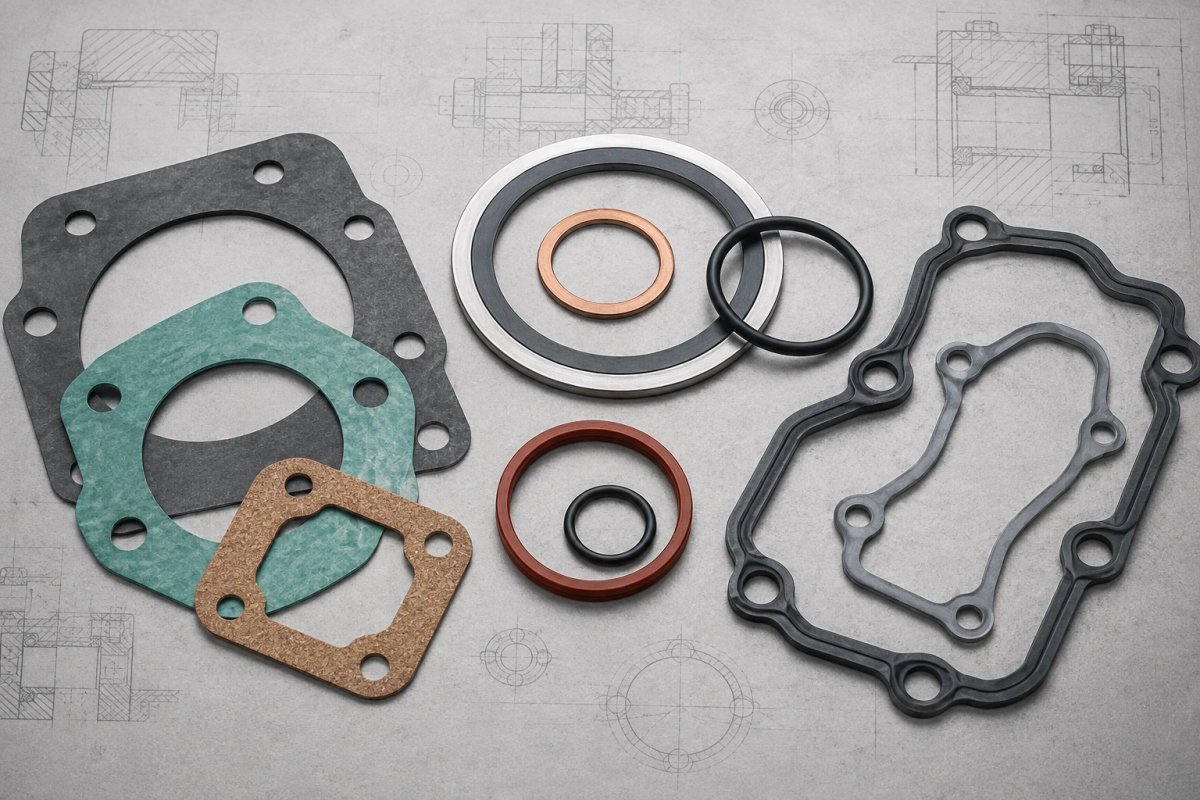

Dichtungen nach Form
Flachdichtungen
Flachdichtungen liegen typischerweise zwischen definierten Flächen. Ihre Form kann einfach erscheinen, doch die Einbausituation entscheidet über die Prüfung. Relevant sind die Kontaktflächen, die verfügbare Fläche, Aussparungen und Befestigungen sowie die Reihenfolge der Montage.
Eine Flachdichtung sollte nicht nur als zweidimensionales Teil angefragt werden. Zeigen Sie in der Zeichnung auch die Gegenflächen und alle Bereiche, an denen die Dichtung unterbrochen oder begrenzt wird. So kann die technische Prüfung klären, ob Form und Material mit der realen Baugruppe zusammenpassen.
Ringförmige Dichtungen
Ringförmige Dichtungen werden häufig dort betrachtet, wo eine runde oder annähernd runde Schnittstelle abgedichtet oder geführt werden soll. Auch hier ist der Durchmesser allein nicht ausreichend. Die Geometrie der Auflageflächen, die Einbaurichtung und benachbarte Bauteile beeinflussen, welche Fragen offen sind.
Beschreiben Sie nicht nur den Ring, sondern auch den Bereich, in dem er arbeitet. Gibt es eine Nut, einen Deckel, eine Durchführung oder ein Verbindungsteil? Wird der Ring während der Montage positioniert oder in einer späteren Phase belastet? Diese Informationen verhindern, dass ein Maß ohne Funktionskontext verglichen wird.
Formgebundene Dichtungen
Viele Dichtungen folgen einer speziellen Geometrie des Produkts. Sie können Ecken, Öffnungen, Übergänge oder mehrere Funktionszonen berücksichtigen. Solche Teile sollten nicht aus einer allgemeinen Kategorie heraus beurteilt werden. Die Zeichnung oder das Modell muss zeigen, welche Kontur warum benötigt wird.
Bei formgebundenen Dichtungen ist es besonders wichtig, bestätigte Angaben und offene Annahmen zu trennen. Wenn sich ein Gehäuseteil oder eine Schnittstelle noch ändert, kann dies die Dichtungsgeometrie beeinflussen. Eine sichtbare Änderungsnotiz ist besser als eine scheinbar endgültige Vorgabe, die später nicht mehr gilt.
Dichtungen an Kabeldurchführungen

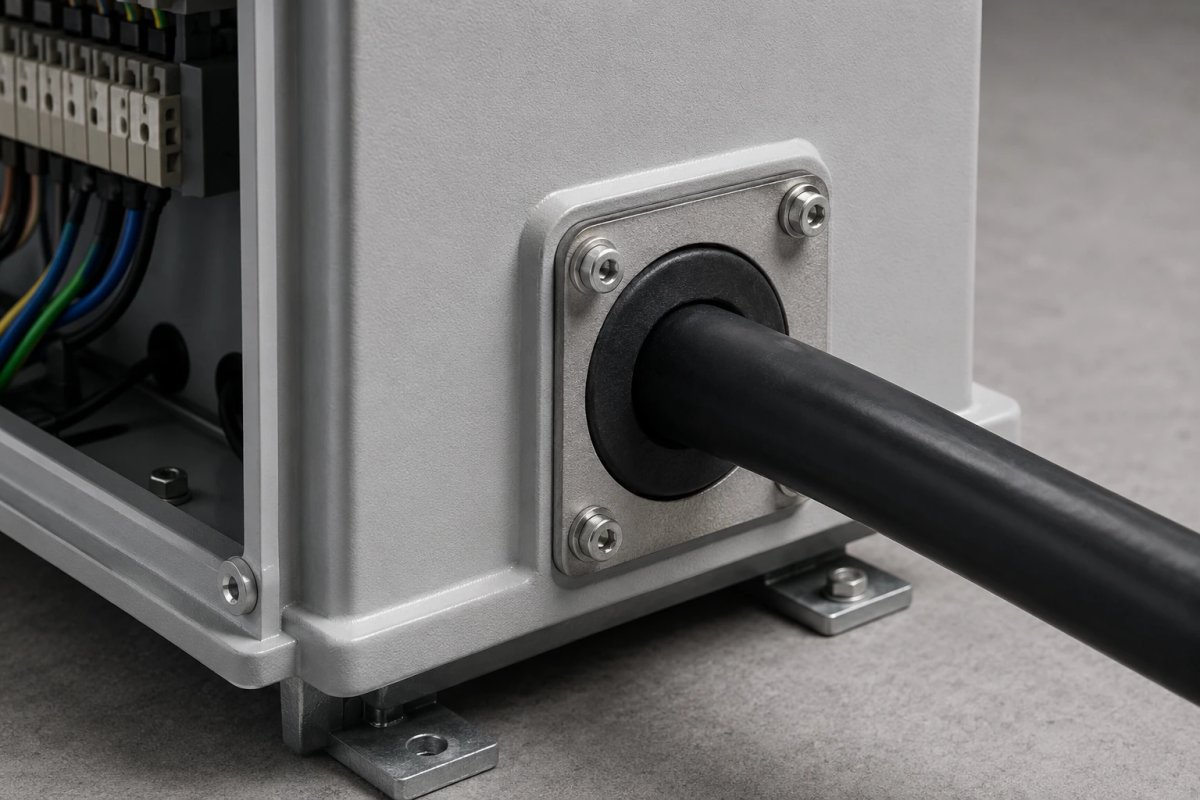

Eine Dichtung an einer Kabeldurchführung wird mit der Öffnung, dem Kabelweg und dem umgebenden Gehäuse betrachtet. Sie ist nicht einfach eine allgemeine Dichtung mit einem Loch. In der Anfrage sollten Durchgangsbereich, Nachbarteile, Montagerichtung und bekannte Anforderungen aus dem Produktkontext sichtbar sein.
Wenn mehrere Funktionen in derselben Zone vorkommen, beschreiben Sie sie getrennt. Eine Öffnung kann beispielsweise mit einem Deckel, einer Durchführung und einer weiteren Komponente zusammenhängen. Wer diese Punkte unter einem einzigen Produktnamen zusammenfasst, erschwert die technische Klärung.
Dichtungen nach Werkstoff
Kunststoffdichtungen
Kunststoffdichtungen können als eigenständige Formteile oder im Zusammenhang mit einem weiteren Kunststoffbauteil geprüft werden. Der Begriff Kunststoffdichtung sagt jedoch nicht, dass jede Kunststoffart für jede Aufgabe geeignet ist. Entscheidend sind Funktion, Umgebungsdaten, Einbauraum, Geometrie und Montage.
Wenn eine Dichtung Teil eines Spritzgussteils ist, zeigen Sie das gesamte Teil und nicht nur den Dichtungsbereich. Ein Befestigungspunkt, eine Gehäusekante oder ein Nachbarteil kann die Form und damit auch die Material- und Werkzeugprüfung beeinflussen.
Gummidichtungen
Gummidichtungen werden oft genannt, wenn Beweglichkeit oder eine bestimmte Einbausituation besprochen wird. Das ist kein Ersatz für eine Prüfung. Die benötigte Funktion, die Kontaktgeometrie, bekannte Medien und die Montage müssen weiterhin beschrieben werden.
Statt eine Gummidichtung als allgemeine Lösung zu bestellen, dokumentieren Sie die Frage, die sie beantworten soll. Geht es um zwei Kontaktflächen, eine Durchführung oder eine wiederholte Montage? Erst dann lässt sich entscheiden, welche Material- und Formoptionen geprüft werden müssen.
Weitere Werkstoffoptionen
Abhängig vom Produkt können weitere Materialien oder Kombinationen relevant sein. Dies ist kein Grund, von Beginn an eine komplizierte Lösung zu verlangen. Die sinnvolle Reihenfolge bleibt gleich: Funktion erklären, Geometrie zeigen, Umgebung und Montage beschreiben, dann mögliche Werkstoffe prüfen.
Ein Werkstoff aus einem früheren Projekt kann ein Hinweis sein, aber kein Nachweis. Ändern sich Kontaktflächen, Einsatzumgebung oder Montage, muss auch die Annahme erneut geprüft werden. Das gilt selbst dann, wenn die Dichtung äußerlich ähnlich aussieht.
Dichtungen nach Funktion
Abdichtung zwischen Bauteilen

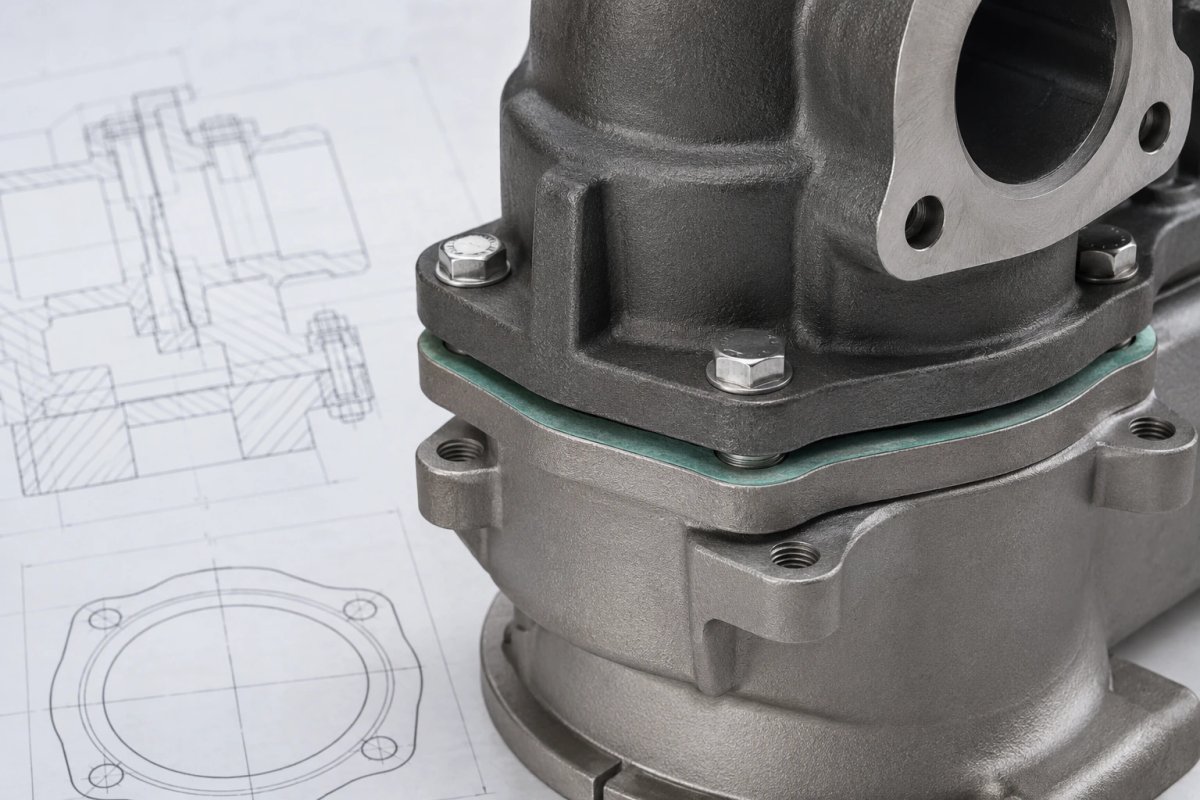

Bei einer Dichtung zwischen zwei Teilen sind die Kontaktflächen und der Montagezustand zentral. Zeigen Sie, wie die Teile zusammenkommen und welche Bereiche für die Funktion wichtig sind. Eine allgemeine Anforderung an das gesamte Bauteil ist oft weniger hilfreich als die genaue Markierung einzelner Zonen.
Schutz einer Öffnung
Wenn eine Dichtung mit einer Öffnung oder einem Gehäusebereich zusammenhängt, beschreiben Sie die Öffnung und ihre Umgebung. Maße, Wandstärke, Kanten, zugänglicher Raum und benachbarte Elemente bilden gemeinsam den Einbaukontext. Nur dann kann bewertet werden, welche Form oder Befestigung überhaupt in Betracht kommt.
Unterstützung der Montage
Manche Dichtungen haben zusätzlich eine Aufgabe im Montageablauf. Vielleicht werden sie vor einem Deckel eingesetzt, liegen an einer Schnittstelle oder müssen mit einem weiteren Teil ausgerichtet werden. Diese Schritte gehören in die Anfrage. Ein Teil kann auf der Zeichnung passend wirken und im realen Montageablauf trotzdem Fragen aufwerfen, die vorher sichtbar sein sollten.
Wie wählen Sie eine Dichtungsart aus?
Beginnen Sie nicht mit einem Katalogfilter, sondern mit dieser Informationsliste:
- Funktion und Einbauort der Dichtung.
- Zeichnung oder Modell der Kontakt- oder Durchführungszone.
- Bekannte Medien und Umgebungsbedingungen.
- Bewegung, Druck oder wiederholte Montage, falls bekannt.
- Nachbarteile und Reihenfolge der Montage.
- Gewünschter Werkstoff oder Eigenschaften, die geprüft werden sollen.
- Erwartete Menge und aktueller Änderungsstand.
Diese Angaben ersetzen keine technische Freigabe. Sie machen jedoch sichtbar, worauf eine Empfehlung oder ein Angebot basiert. Damit werden zwei Vorschläge vergleichbar, ohne dass Form- oder Materialnamen als Abkürzung für ungeprüfte Anforderungen dienen.
Häufige Fehler bei der Auswahl
Ein häufiger Fehler ist es, eine Dichtung ausschließlich nach einer ähnlichen Anwendung auszuwählen. Der gleiche Produktname kann in einer anderen Baugruppe eine andere Funktion haben. Ebenso problematisch ist eine Anfrage, die nur Außenmaße enthält und Kontaktflächen, Montage oder Umgebung auslässt.
Auch allgemeine Aussagen wie „maximale Dichtheit“ oder „hohe Beständigkeit“ helfen nicht, wenn nicht klar ist, an welcher Stelle und gegen welchen Einfluss die Dichtung geprüft werden soll. Formulieren Sie stattdessen die konkrete Produktanforderung und kennzeichnen Sie ungeklärte Punkte.
Von der Anfrage zur Dokumentation

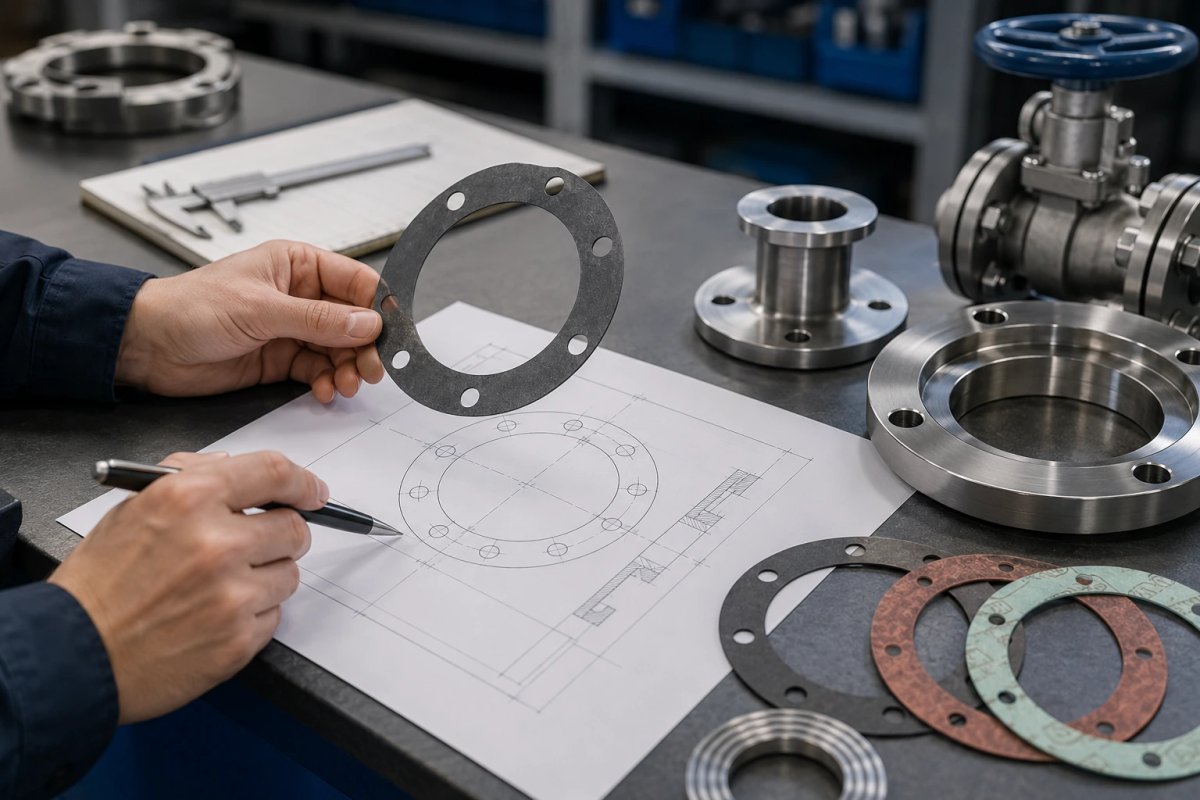

Nach einer ersten Prüfung sollten Zeichnungsversion, Funktionsbeschreibung, Materialannahmen und offene Punkte zusammen abgelegt werden. Benennen Sie, wer die Umgebungsdaten, die Geometrie und den Montageablauf bestätigt. Diese einfache Dokumentation verhindert, dass eine alte Annahme in eine neue Produktversion übernommen wird.
Wenn sich ein Gehäuse, eine Öffnung oder eine Schnittstelle ändert, kann das Auswirkungen auf die Dichtung haben. Die Änderung sollte geprüft werden, bevor Form, Werkzeug oder Beschaffung als unverändert gelten. Nicht jede Änderung führt zu einem neuen Teil, aber jede sollte im richtigen Kontext beurteilt werden.
Fazit
Dichtung Arten beschreiben sinnvolle Kategorien, aber keine fertige Auswahl. Flache, ringförmige, formgebundene und durchführungsbezogene Dichtungen müssen mit ihrer tatsächlichen Funktion bewertet werden. Wer Einbauort, Kontaktflächen, Umgebung und Montage dokumentiert, schafft eine belastbare Grundlage für Material, Form und Fertigung.
Häufige Fragen
Welche Dichtungsarten gibt es?
Häufige Kategorien sind Flachdichtungen, ringförmige Dichtungen, formgebundene Dichtungen und Dichtungen für Durchführungen. Die passende Art hängt von der Einbausituation ab.
Was ist der Unterschied zwischen Kunststoff- und Gummidichtung?
Beide Werkstoffgruppen müssen mit Funktion, Geometrie, Umgebung und Montage geprüft werden. Der Name allein belegt keine Eignung für ein bestimmtes Produkt.
Welche Unterlagen helfen bei einer Dichtungsanfrage?
Hilfreich sind eine Zeichnung oder ein Modell, die Funktionsbeschreibung, Angaben zu Kontaktflächen und Umgebung, Nachbarteile, Montageablauf, Werkstofffragen und Menge.
Warum sind Nachbarteile wichtig?
Sie bestimmen Einbauraum, Kontaktflächen, Zugänglichkeit und Montage. Eine Dichtung funktioniert nicht unabhängig von der Baugruppe.
Wann sollte eine Dichtung erneut geprüft werden?
Wenn sich Geometrie, Einsatzumgebung, Materialannahme oder Montageablauf ändern. Die Prüfung sollte auf der aktuellen Zeichnungsversion basieren.
