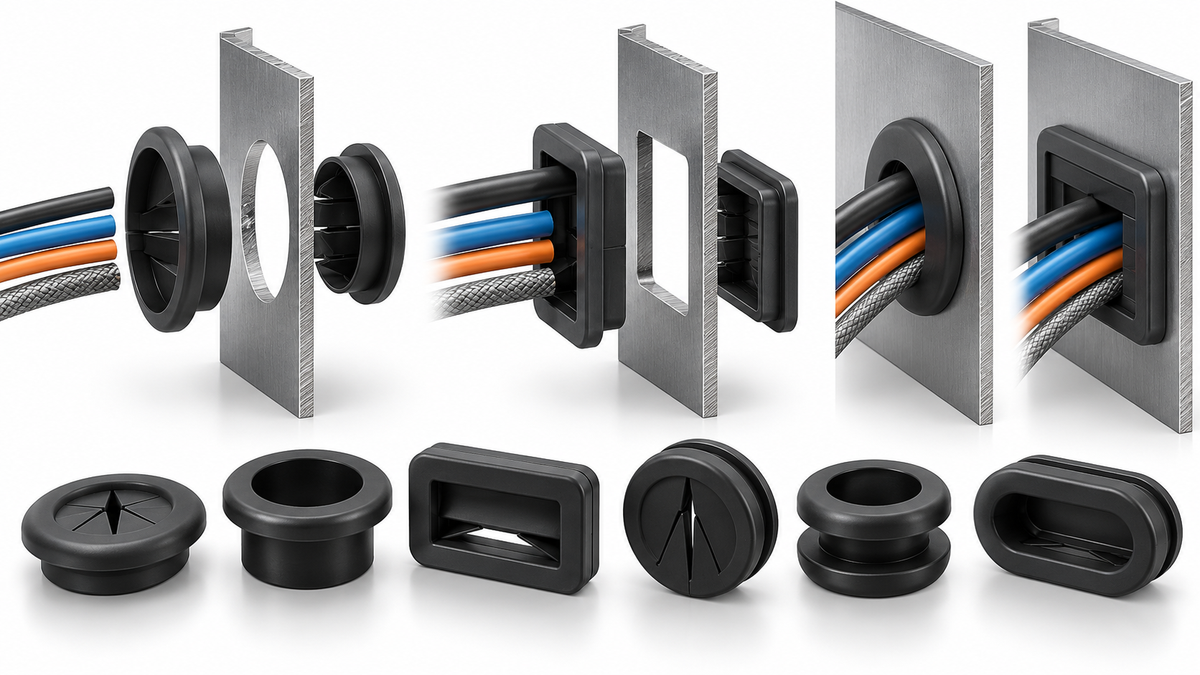

Kablo geçiş contası, bir kablonun metal veya plastik panel, kutu ya da muhafaza üzerinden güvenli biçimde geçirilmesini sağlayan küçük fakat kritik bir parçadır. Temel görevi kabloyu keskin kenarlardan, titreşimden ve sürtünmeden korumaktır. Uygun tasarım kullanıldığında düzenli montaja ve sızdırmazlık hedeflerine de katkı sağlayabilir.
Kablo Geçiş Contası Ne İşe Yarar?

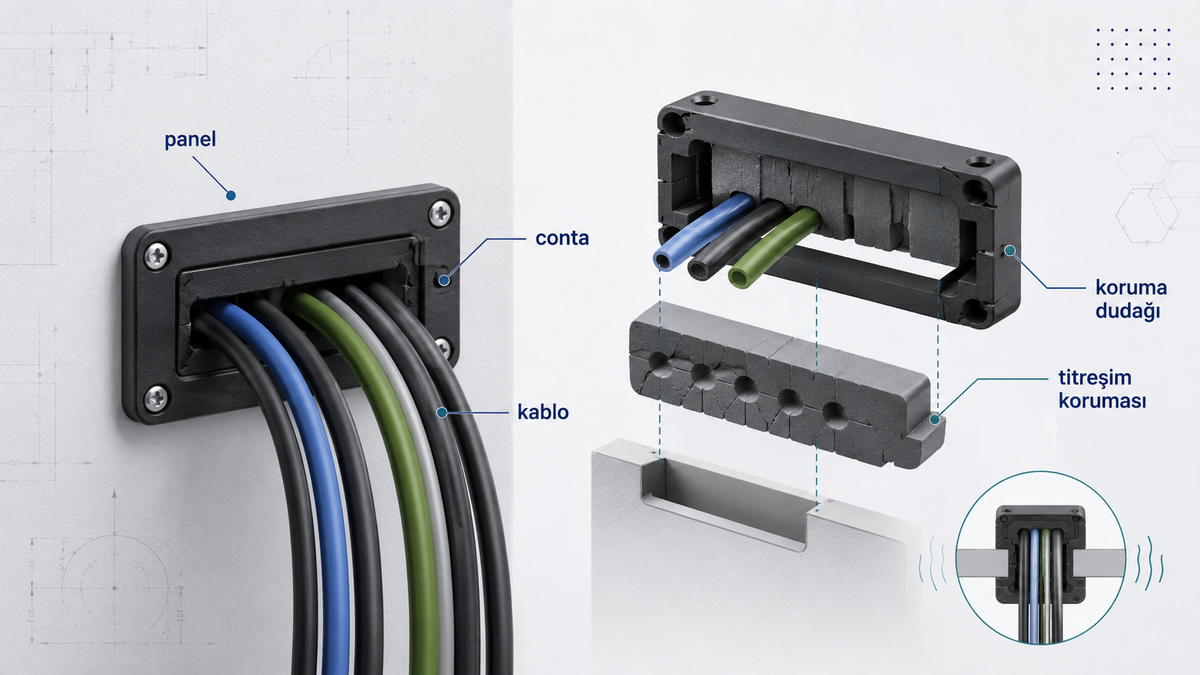

Bir kablo doğrudan sac veya sert plastik üzerindeki deliğin içinden geçirildiğinde, panel kenarı zamanla kablo kılıfını aşındırabilir. Kablo geçiş contası bu temas noktasında tampon görevi görür. Aynı zamanda kablonun deliğin merkezinde daha kontrollü durmasını sağlar ve montajın daha düzenli görünmesine yardımcı olur.
Hangi Alanlarda Kullanılır?

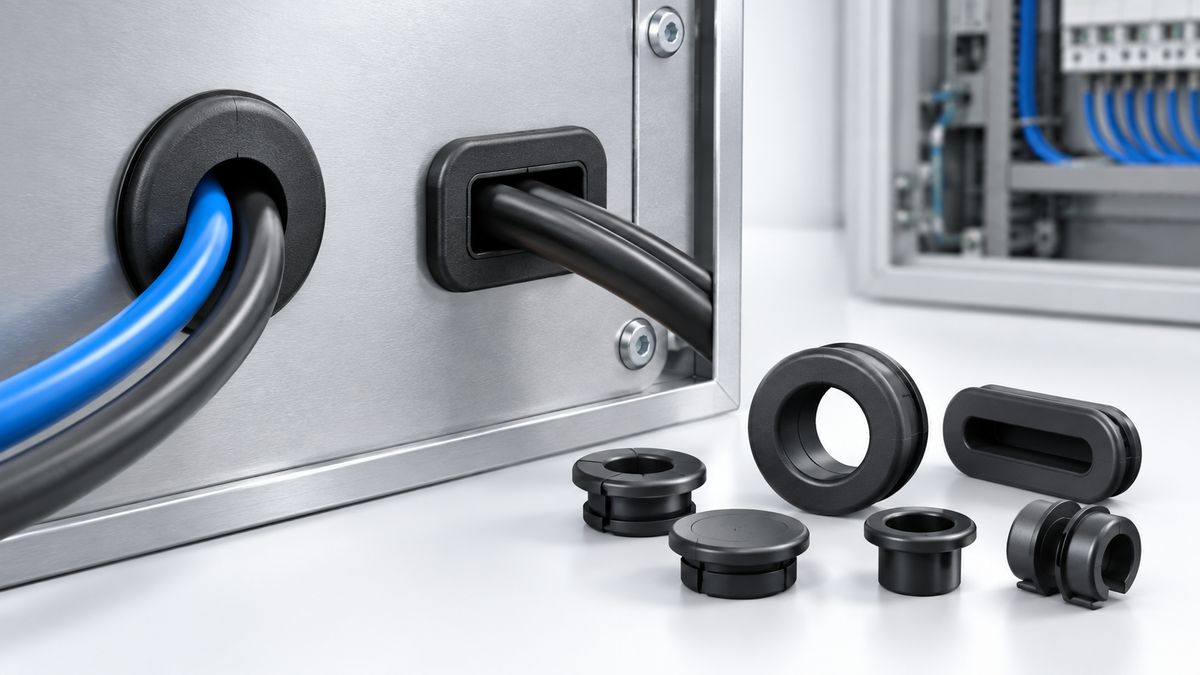

- Elektrik panoları ve kontrol kutuları
- Aydınlatma armatürleri ve sürücü muhafazaları
- Makine ve otomasyon ekipmanları
- Elektronik cihaz kasaları
- Otomotiv ve yardımcı elektrik sistemleri
Doğru Ölçü Nasıl Seçilir?
Ölçü seçiminde yalnızca kablo dış çapına bakmak yeterli değildir. Panel deliğinin çapı, panel kalınlığı, contanın kanal geometrisi ve kablonun hareket payı birlikte değerlendirilmelidir. Çok gevşek bir conta kabloyu yeterince sabitlemez; gereğinden sıkı bir tasarım ise montajı zorlaştırabilir veya kablo kılıfına gereksiz baskı uygulayabilir.
Kablo Geçiş Contasında Malzeme Seçimi
Malzeme seçimi; esneklik, sıcaklık, UV, kimyasal temas, titreşim ve üretim adedine göre yapılır. Sert termoplastikler mekanik koruma gereken bazı tasarımlarda kullanılabilirken, daha esnek TPE benzeri malzemeler kabloyu çevreleyen ve titreşimi azaltan uygulamalarda avantaj sağlayabilir. Nihai malzeme, ürünün çalışacağı ortam üzerinden belirlenmelidir.
Kablo Geçiş Contası IP67 Sağlar mı?
Her kablo geçiş contası otomatik olarak IP67 sızdırmazlık sağlamaz. IP sınıfı, yalnızca parçanın varlığına değil; conta-kablo teması, panel bağlantısı, sıkıştırma, malzeme, montaj ve tüm muhafaza tasarımına bağlıdır. IP hedefi varsa ürünün bu amaç için tasarlanması ve sistem seviyesinde doğrulanması gerekir.
Plastik Enjeksiyonla Üretimin Avantajı

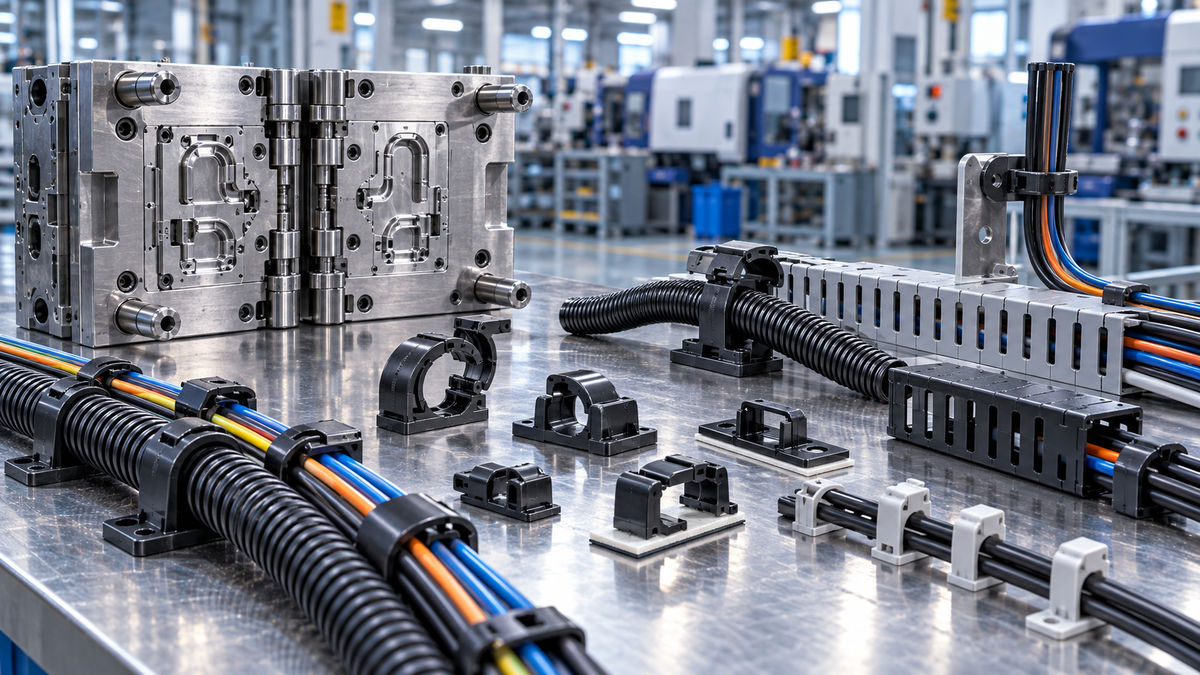

Kablo geçiş parçaları yüksek adetlerde kullanılabildiği için enjeksiyon kalıplama önemli bir üretim avantajı sağlar. Doğru tasarlanmış kalıp sayesinde ölçü tekrarlanabilirliği, yüzey kalitesi ve seri üretim hızı korunabilir. Özel panel deliği, kablo çapı veya montaj geometrisi gereken projelerde ürün formu uygulamaya göre özelleştirilebilir.
Seçim Yaparken Kontrol Listesi
- Kablo dış çapını ve toleransını belirleyin.
- Panel deliği çapını ve panel kalınlığını ölçün.
- Titreşim, sıcaklık ve dış ortam koşullarını tanımlayın.
- Sızdırmazlık veya IP sınıfı gereksinimini netleştirin.
- Standart ürünün yeterli olup olmadığını, özel üretim gerekip gerekmediğini kontrol edin.
Kablo Geçiş Contası ile Kablo Sabitleme Aynı Şey Değildir
Standart bir geçiş contası çoğu zaman kabloyu panelin keskin kenarından korur; ancak kablonun çekilmesini engelleyen bir strain relief veya kablo rakoru gibi davranmayabilir. Kabloya dışarıdan çekme kuvveti gelebilecekse yalnızca deliği çevreleyen bir conta yeterli olmayabilir. Ürün tasarımında kenar koruma, kabloyu merkezleme, çekme yükünü taşıma ve sızdırmazlık fonksiyonları ayrı ayrı tanımlanmalı; tek bir parçanın bu görevlerin hangilerini gerçekten karşılayacağı netleştirilmelidir.
Tolerans Zinciri: Kablo, Delik ve Panel Kalınlığı
Kablo dış çapı, panel deliği ve panel kalınlığı üretimde nominal ölçüde kalmaz; her birinin toleransı vardır. Conta tasarımı yalnızca katalogdaki tek bir ölçüye göre yapılırsa bazı montajlarda gevşeklik, bazılarında ise aşırı sıkılık oluşabilir. Kanal genişliği, dudak yapısı ve malzeme esnekliği bu tolerans aralığını karşılayacak şekilde tasarlanmalıdır. Özellikle sac panellerde çapak ve kesim kalitesi de contanın düzgün oturmasını etkileyebilir.
Özel Kablo Geçiş Contası Ne Zaman Gerekir?
Standart ölçüler kablo çapı, panel kalınlığı veya montaj alanı nedeniyle uygun değilse özel enjeksiyon parçası tasarlamak avantajlı olabilir. Çoklu kablo geçişi, farklı çapların aynı parçada toplanması, yönlendirme kanalı, özel renk, alev geciktirici malzeme veya belirli bir gövdeye kilitlenen geometri gibi ihtiyaçlar özel tasarımı gündeme getirir. Seri üretim adedi yeterliyse kalıp yatırımı montaj süresini ve parça çeşitliliğini azaltarak toplam maliyette karşılık bulabilir.
Geçiş Contası Seçiminde IP ve Sızdırmazlık Beklentisi
Kablo geçiş noktasında su veya toz girişini sınırlandırmak isteniyorsa yalnızca kablonun çevresini kapatan bir parçaya sahip olmak yeterli değildir. Conta ile panel arasındaki temas, kablonun dış çap toleransı, montaj kuvveti ve çevredeki gövde tasarımı birlikte çalışmalıdır. IP sınıfı hedeflenen ürünlerde her geçiş noktası tüm muhafazanın zayıf halkası olabilir. Bu nedenle standart bir grommet kullanılırken ürünün gerçek bir IP sertifikası sağlayıp sağlamadığı kontrol edilmeli; özel çözümde ise sistem seviyesi test planı daha tasarım aşamasında belirlenmelidir.
Kenar Koruması ve Minimum Bükülme Yarıçapı
Bir geçiş contasının temel görevlerinden biri kablo kılıfını keskin kenardan ayırmaktır; ancak kablo panelden çıkar çıkmaz sert biçimde bükülüyorsa kılıf ve iletkenler yine yorulabilir. Özellikle tekrarlı hareket, titreşim veya dar montaj alanı bulunan uygulamalarda kablonun minimum bükülme yarıçapı dikkate alınmalıdır. Conta, gerekirse kabloyu belirli yönde destekleyen uzatılmış bir boyun veya strain-relief geometrisiyle tasarlanabilir. Böylece yalnızca panel deliği değil, geçişten sonraki ilk kritik kablo bölgesi de korunur.
Malzeme Sertliği Montajı Nasıl Etkiler?
Çok sert bir malzeme panelde güçlü tutunma sağlayabilir ancak montajı zorlaştırabilir ve kabloyu gereğinden fazla sıkıştırabilir. Çok yumuşak bir malzeme ise kolay monte edilse bile panel kanalından çıkma veya zamanla şekil değiştirme riski taşıyabilir. Bu nedenle TPE veya benzeri esnek malzemelerde Shore sertliği, panel kalınlığı ve kilitleme geometrisi birlikte seçilmelidir. Numune aşamasında montaj kuvveti, panelde kalma kuvveti ve kablo üzerindeki baskı birlikte kontrol edilirse seri üretimde operatör ve kalite sorunları azaltılabilir.
Seri Üretimde Montaj Hatalarını Nasıl Azaltabilirsiniz?
Geçiş contası ters yönde takılabiliyor, tam oturup oturmadığı anlaşılmıyor veya çok yüksek kuvvet gerektiriyorsa hata ihtimali artar. Tasarımda yönlendiren geometriler, görsel oturma işareti veya simetrik yapı gibi poka-yoke yaklaşımları değerlendirilebilir. Montaj aparatı kullanılacaksa parçanın sıkıştırma veya itme bölgeleri buna uygun tasarlanmalıdır. Üretim hattında basit çekme kontrolü veya görsel kontrol kriteri tanımlamak da eksik oturmuş parçaların sonraki istasyona geçmesini önleyebilir.
Özel Tasarım İçin Üreticiye Hangi Bilgiler Verilmeli?
Özel kablo geçiş contası geliştirilecekse kablo dış çapı ve toleransı, panel deliği, panel kalınlığı, malzeme türü, çalışma sıcaklığı, kimyasal temas, dış ortam koşulları, IP hedefi ve yıllık adet paylaşılmalıdır. Varsa 3D model veya panel teknik resmi süreci hızlandırır. Ayrıca kablonun hareket edip etmediği, çekme yükü taşıyıp taşımayacağı ve montajın manuel mi otomatik mi yapılacağı belirtilmelidir. Bu bilgiler kalıp ve malzeme seçiminin baştan doğru yapılmasına yardımcı olur.
Kablo Geçiş Noktasında Yangın ve Elektriksel Güvenlik
Elektrik-elektronik muhafazalarında malzeme seçimi yalnızca esneklik ve montaj kolaylığıyla sınırlı değildir. Uygulamaya bağlı olarak alev geciktirici malzeme sınıfı, elektriksel izolasyon ve çalışma sıcaklığı da önem kazanabilir. Özellikle güç elektroniği veya yüksek sıcaklık yakınında kullanılan geçiş parçalarında standart bir TPE yerine ilgili güvenlik gereksinimlerini karşılayan özel bir malzeme gerekebilir. Ürün sertifikasyon sürecine girecekse geçiş contasının malzemesi ve tedarikçi dokümanları daha tasarım aşamasında doğrulanmalıdır.
Bakım ve Servis Sırasında Yeniden Kullanım
Bazı geçiş contaları bakım sırasında sökülüp tekrar takılabilir; bazıları ise ilk montajdan sonra deformasyon veya tutma kuvveti kaybı yaşayabilir. Servis gerektiren ürünlerde parçanın tekrar kullanım politikası net olmalıdır. Kablo değişimi sonrası contanın yırtık, sertleşmiş veya gevşemiş olması yeni kabloyu korumasını engelleyebilir. Bu nedenle bakım talimatlarında görsel kontrol ve gerekiyorsa değiştirme kriterleri tanımlanmalıdır.
Sıkça Sorulan Sorular
Kablo geçiş contası ile kablo rakoru aynı şey mi?
Hayır. İkisi benzer bir geçiş noktasında kullanılabilse de yapı ve görevleri farklı olabilir. Rakor genellikle kabloyu sıkıştıran ve belirli sızdırmazlık hedeflerine göre tasarlanan mekanik bir bağlantıdır; geçiş contası ise çoğu uygulamada kabloyu panel kenarından koruyan daha basit bir parçadır.
Kablo geçiş contası titreşimi azaltır mı?
Uygun esnek malzeme ve doğru geometri kullanıldığında kablonun panel kenarıyla sert temasını azaltabilir ve titreşim kaynaklı aşınmayı sınırlamaya yardımcı olabilir.
