Segman, makine ve otomotiv sistemlerinde parçaları eksenel olarak sabitlemek, konumlandırmak veya belirli uygulamalarda sızdırmazlığa yardımcı olmak için kullanılan halka biçimli elemanların genel adıdır. Ancak “segman” tek bir parçayı ifade etmez. Mil üzerine takılan dış segman, yuva içine yerleşen iç segman, E tipi tutucu segman, motor piston segmanı ve bazı uygulamalarda kullanılan plastik tutucu halkalar birbirinden farklı görev ve malzeme gerektirir.

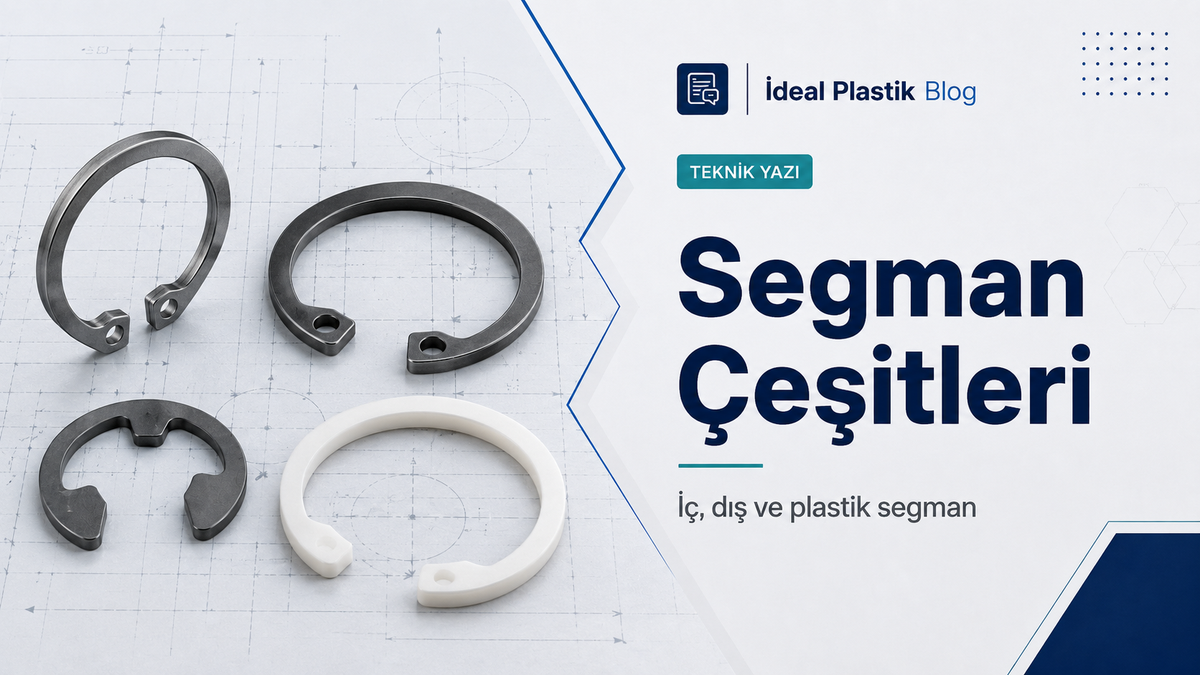

Segman Çeşitleri Nelerdir?

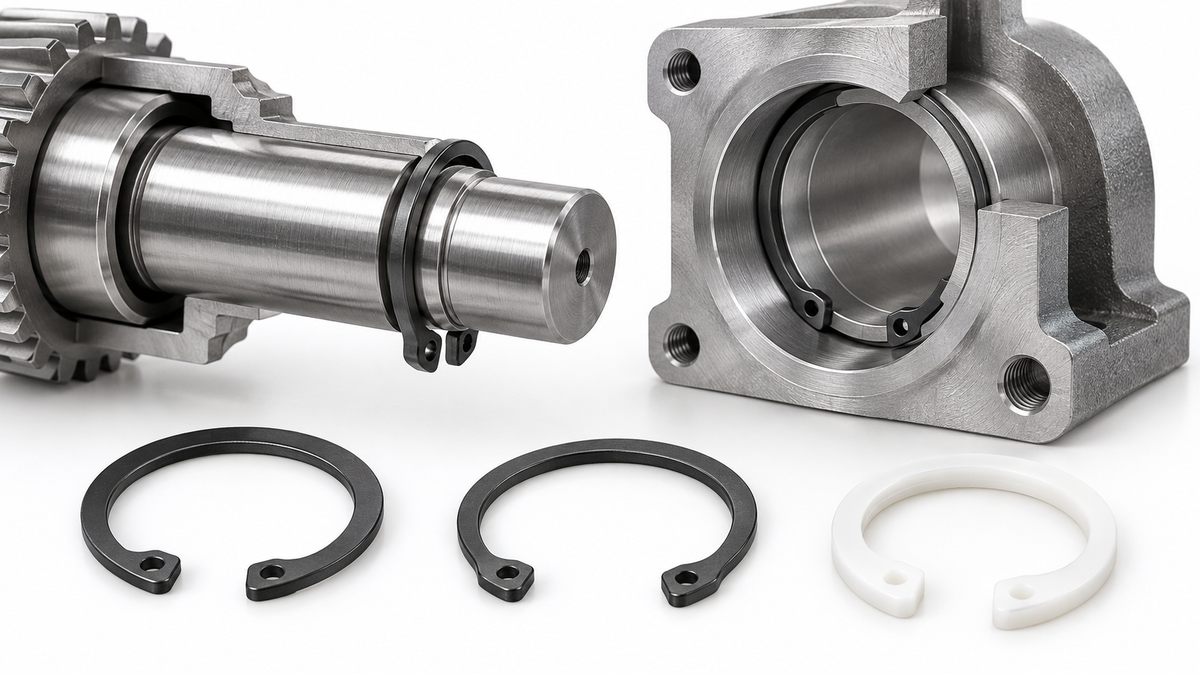

1. Dış Segman
Dış segman, bir milin dış çevresindeki kanala yerleşir. Mil üzerindeki rulman, dişli veya benzeri parçaların eksen boyunca hareket etmesini sınırlamak için kullanılır. Ölçü seçimi yapılırken mil çapı, kanal geometrisi ve beklenen eksenel yük birlikte değerlendirilir.

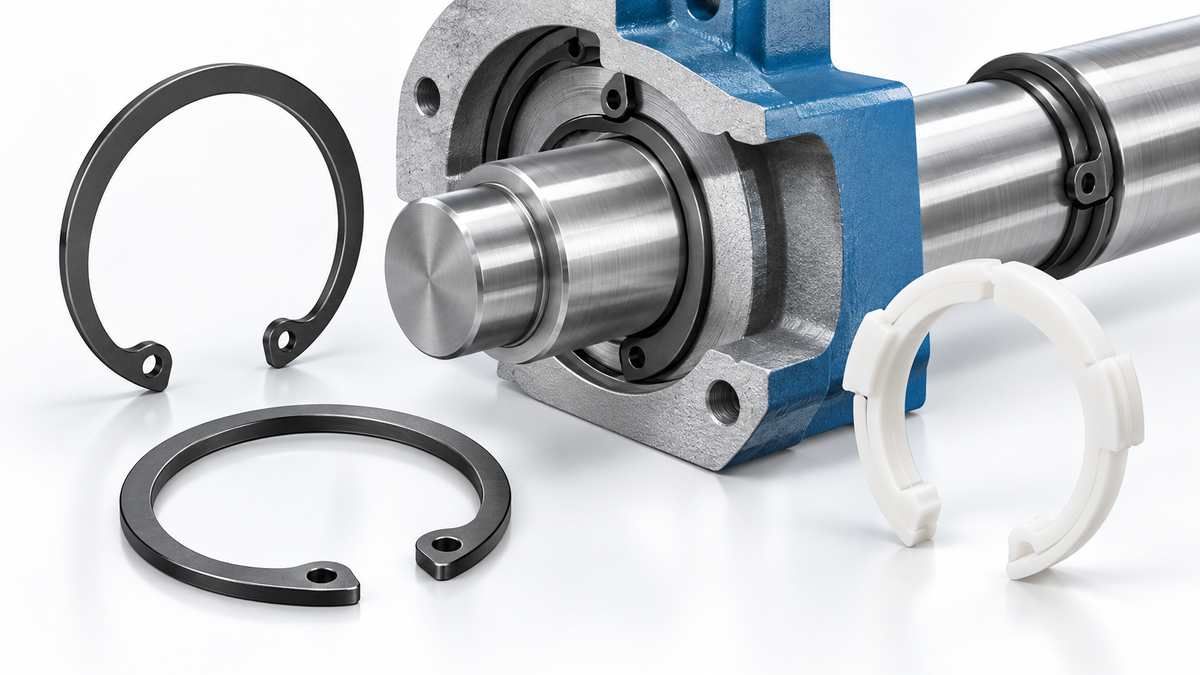

2. İç Segman
İç segman, bir delik veya gövde içindeki kanala oturur. Rulman ve benzeri parçaların gövde içinde konumunu korumaya yardımcı olur. Dış segmanın tersine çalışma yüzeyi bir milin dışı değil, bir deliğin iç çapıdır.
3. E Tipi Segman
E tipi segman, hızlı montaj gereken küçük çaplı millerde sık kullanılan tutucu elemanlardan biridir. Açık formu sayesinde yandan takılabilir. Küçük mekanizmalar, bağlantı elemanları ve seri montaj uygulamalarında tercih edilebilir.
4. Piston Segmanı
Piston segmanları, içten yanmalı motorlarda piston ile silindir duvarı arasında çalışan özel metal halkalardır. Basınç kontrolü, yağ yönetimi ve ısı transferi gibi görevler üstlenir. Bu parçalar, mil tutucu iç veya dış segmanlarla aynı sınıfta değerlendirilmemelidir; malzeme ve çalışma koşulları çok daha farklıdır.
5. Plastik Segman ve Tutucu Halkalar
Plastik segmanlar veya plastik tutucu halkalar; metal segmanın yüksek yük kapasitesinin gerekmediği, düşük ağırlık, elektriksel yalıtım, korozyon direnci veya sessiz çalışma gibi avantajların önemli olduğu uygulamalarda kullanılabilir. Poliamid ve farklı mühendislik plastikleri, çalışma sıcaklığı ve yük şartlarına göre değerlendirilebilir. Plastik bir segman, motor piston segmanının alternatifi değildir; kullanım alanı tasarıma göre belirlenir.
Segman Seçerken Hangi Kriterlere Bakılmalı?
- Mil veya delik çapı ile kanal ölçüsü
- Taşınacak eksenel ve radyal yük
- Çalışma sıcaklığı ve kimyasal ortam
- Korozyon veya elektriksel yalıtım gereksinimi
- Montaj ve sökme sıklığı
- Parçanın metal mi plastik mi olması gerektiği
Plastik Segman Ne Zaman Avantajlıdır?
Plastik segmanlar özellikle korozyon riski bulunan ortamlarda, elektriksel izolasyon gereken ürünlerde ve parçanın hafif olması istendiğinde avantaj sağlayabilir. Enjeksiyon kalıplama, yüksek adetli özel geometri üretiminde tekrar edilebilir ölçü ve hızlı seri üretim imkânı sunar. Buna karşılık yüksek sıcaklık, yüksek eksenel yük veya yorulma dayanımının kritik olduğu uygulamalarda metal çözümler daha uygun olabilir.
Kanal Geometrisi ve Tolerans Neden Kritik?
Segmanın taşıyabileceği yük yalnızca halkanın malzemesine bağlı değildir. Mil veya gövde üzerindeki kanalın çapı, genişliği, köşe radyüsü ve yüzey kalitesi de yükün nasıl aktarıldığını belirler. Kanal gereğinden genişse eksenel hareket artabilir; dar veya hatalı geometri ise montaj sırasında segmanı zorlayabilir. Standart bir segman kullanılacaksa ilgili kanal ölçüleri esas alınmalı, özel plastik segmanda ise malzemenin elastik davranışı ve üretim toleransları tasarıma dahil edilmelidir.
Plastik Segmanda Sürünme Davranışı
Termoplastikler sabit yük altında zamanla deformasyon gösterebilir. Bu sürünme davranışı sıcaklık yükseldikçe veya parça sürekli gerilim altında kaldıkça daha önemli hale gelir. Plastik segman tasarımında yalnızca ilk montaj anındaki kuvvet değil, aylar veya yıllar sonra kalan tutma kuvveti de düşünülmelidir. Yük kritikse metal segman, metal-plastik hibrit çözüm veya daha yüksek performanslı mühendislik plastiği değerlendirmek gerekebilir.
Prototip ve Fonksiyon Testi Nasıl Yapılır?
Özel plastik segman veya tutucu halka geliştiriliyorsa numunede yalnızca ölçü kontrolü yeterli değildir. Montaj kuvveti, çıkma kuvveti, sıcaklık sonrası deformasyon, çevrimsel sökme-takma ve gerçek yük altında konum koruma davranışı test edilmelidir. Kullanılan malzemenin nem alma veya sıcaklıkla boyut değiştirme eğilimi varsa testler gerçek çalışma şartlarına yakın koşullarda tekrarlanmalıdır. Böylece kalıp revizyonu seri üretim başlamadan önce yapılabilir.
Metal ve Plastik Segman Arasında Nasıl Karar Verilir?
Metal segmanlar yüksek eksenel yük, sıcaklık ve yorulma dayanımı gereken uygulamalarda genellikle daha güvenli çözümdür. Plastik segmanlar ise korozyon direnci, elektriksel yalıtım, düşük ağırlık, sessiz çalışma ve özel geometrilerin enjeksiyonla tek parçada üretilebilmesi gibi avantajlar sunar. Karar verirken yalnızca maksimum yük değil; çalışma sıcaklığı, montaj sıklığı, kimyasal ortam, hedef ömür ve üretim adedi birlikte değerlendirilmelidir. Özellikle sıcaklık altında sürekli yük taşıyan plastik tutucularda sürünme davranışı hesaba katılmadan yapılan seçimler uzun vadede boşluk veya tutma kuvveti kaybına yol açabilir.
Segman Hasarı ve Yerinden Çıkmanın Yaygın Nedenleri
Segmanın yerinden çıkması her zaman parçanın zayıf olduğu anlamına gelmez. Yanlış kanal ölçüsü, eksik oturma, montaj sırasında aşırı açılma, beklenenden yüksek eksenel yük veya yüzeyde çapak da soruna neden olabilir. Plastik segmanlarda sıcaklık ve sürekli gerilim, metal segmanlarda ise yanlış pense kullanımı veya montaj deformasyonu ömrü etkileyebilir. Kök neden analizi yapılırken segman, kanal ve karşı parçanın birlikte incelenmesi gerekir; yalnızca daha sert veya daha kalın segmana geçmek gerçek problemi gizleyebilir.
Otomatik Montaj için Tasarım Detayları
Yüksek adetli üretimde segman montajı otomatik veya yarı otomatik yapılacaksa parçanın beslenme yönü, kavrama noktaları ve yanlış yönde takılmayı önleyen özellikler önem kazanır. Açık ağız geometrisi, pahlar ve montaj kanalı robotik veya aparatlı montajı kolaylaştıracak şekilde tasarlanabilir. Montaj sonrası sensör veya kamera ile varlık kontrolü yapılacaksa segmanın görünür bir referans yüzeyi olması avantaj sağlar. Bu detaylar erken aşamada planlandığında hatalı montaj ve çevrim kaybı belirgin biçimde azalır.
Özel Plastik Segman İçin Teklif Hazırlarken Gerekli Veriler
Özel üretim planlanıyorsa mil veya yuva ölçüleri, kanal geometrisi, beklenen eksenel yük, çalışma sıcaklığı, kimyasal temas, montaj-sökme sıklığı ve yıllık adet paylaşılmalıdır. Varsa CAD modeli ve teknik resim doğrudan DFM değerlendirmesi yapılmasını kolaylaştırır. Parçanın elektriksel izolasyon, renk, düşük sürtünme veya belirli sertlik gibi ek ihtiyaçları da baştan belirtilmelidir. Bu bilgiler malzeme, kalıp konsepti ve toleransların doğru belirlenmesini sağlar.
Segman Seçiminde Standart Parça mı Özel Tasarım mı?
Standart iç veya dış segmanlar uygun yük ve geometri sağlandığında maliyet ve tedarik açısından güçlü avantaj sunar. Ancak montaj alanı çok sınırlıysa, elektriksel izolasyon gerekiyorsa veya standart kanal geometrisi ürün tasarımına uymuyorsa özel bir plastik tutucu halka daha uygun olabilir. Özel tasarımın avantajı yalnızca farklı ölçü değildir; kilitleme, yönlendirme ve montaj kolaylığı gibi fonksiyonlar tek parçaya entegre edilebilir. Buna karşılık kalıp yatırımı ve validasyon ihtiyacı olduğu için yıllık adet ve proje ömrü ekonomik kararda önemlidir.
Sıcaklık Değişimi Boyutsal Tutmayı Nasıl Etkiler?
Plastik segman ve tutucu halkalarda termal genleşme, metal karşı parçadan farklı olabilir. Sıcaklık arttığında kanal ve segman arasındaki boşluk veya sıkılık değişebilir. Düşük sıcaklıkta ise bazı malzemeler daha kırılgan davranabilir. Bu nedenle geniş sıcaklık aralığında çalışan ürünlerde yalnızca oda sıcaklığındaki montaj testi yeterli değildir; kritik ölçüler ve tutma kuvveti sıcak ve soğuk koşullarda da doğrulanmalıdır.
Sıkça Sorulan Sorular

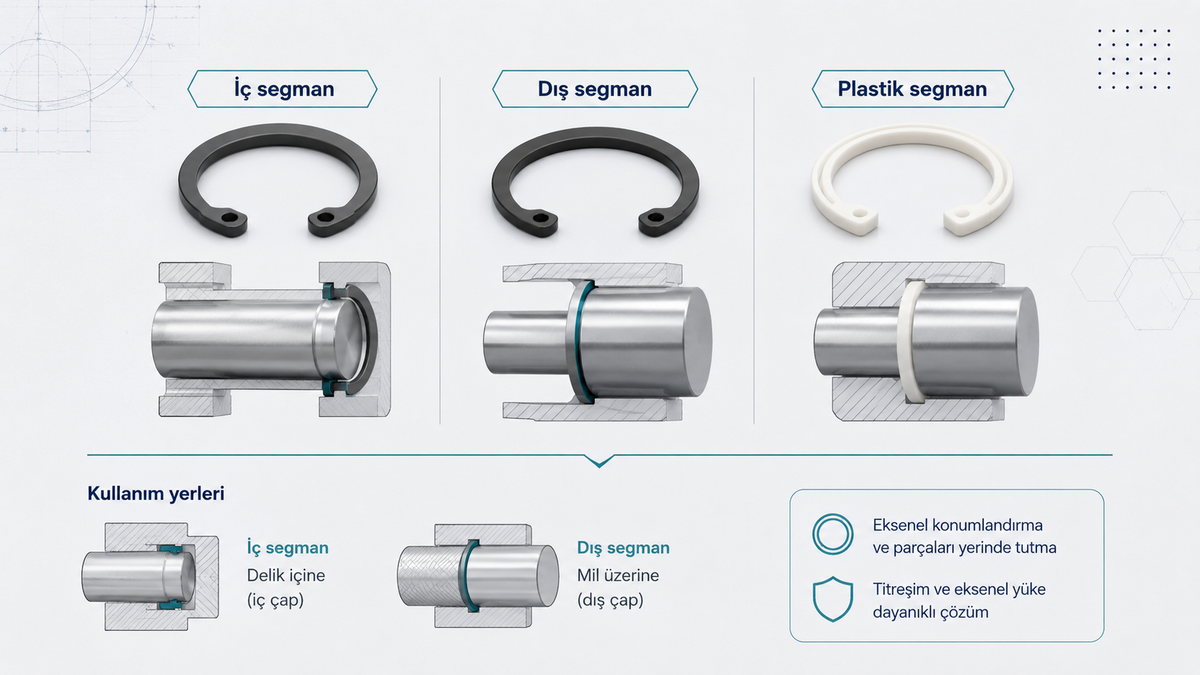

İç segman ile dış segman arasındaki fark nedir?
Dış segman mil üzerindeki kanala, iç segman ise bir delik veya gövde içindeki kanala yerleşir. Seçim parça geometrisine göre yapılır.
Plastik segman dayanıklı mıdır?
Doğru mühendislik plastiği ve doğru geometri seçildiğinde birçok düşük ve orta yük uygulamasında yeterli performans sağlayabilir. Uygunluk, yük ve sıcaklık koşullarına göre doğrulanmalıdır.
