Yeni bir plastik parça geliştirirken en kritik kararlardan biri doğrudan seri üretim kalıbına geçmek mi, yoksa önce prototip veya düşük adetli bir kalıp çözümü kullanmak mı gerektiğidir. Doğru cevap yalnızca bütçeye bağlı değildir. Tasarımın olgunluk seviyesi, beklenen yıllık adet, pazara çıkış planı, toleranslar ve ileride yapılabilecek revizyonlar birlikte değerlendirilmelidir.
Prototip Kalıp Nedir?
Prototip kalıp, seri üretim öncesinde parçanın gerçek enjeksiyon prosesiyle doğrulanmasını hedefleyen daha sınırlı ömür veya kapasiteye sahip kalıp yaklaşımıdır. Amaç; parça geometrisini, montajı, fonksiyonu, yüzey kalitesini ve malzeme davranışını gerçek üretime yakın şartlarda test etmektir. Her prototip kalıp ucuz veya basit olmak zorunda değildir; tasarım, test kapsamına göre belirlenir.
Seri Üretim Kalıbı Nedir?
Seri üretim kalıbı, hedeflenen yüksek veya sürekli üretim adetlerinde stabil çevrim, tekrarlanabilir kalite ve planlanan kalıp ömrünü sağlamak üzere tasarlanır. Çelik seçimi, soğutma kanalları, yolluk sistemi, kavite sayısı, otomasyon ve bakım kolaylığı daha uzun dönemli üretim ekonomisine göre optimize edilir.

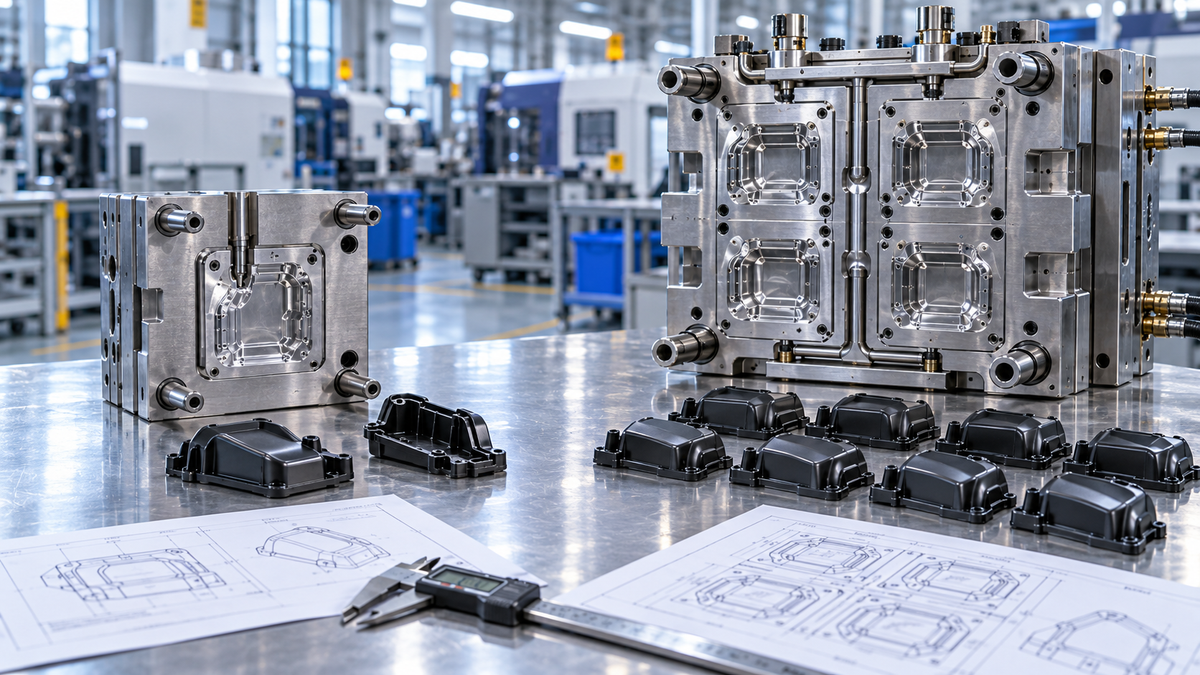

Prototip ve Seri Üretim Kalıbı Arasındaki Temel Farklar
1. Hedef Üretim Adedi
Prototip veya düşük adetli kalıpta öncelik tasarımı doğrulamak ve sınırlı sayıda parça üretmektir. Seri üretim kalıbında ise çevrim sayısı ve kalıp ömrü temel tasarım girdilerindendir. Beklenen toplam adet netleşmeden kalıp konsepti seçmek gereğinden fazla veya yetersiz yatırım doğurabilir.
2. Kalıp Malzemesi ve Yapısı
Prototip projelerde kolay işlenebilen malzemeler, daha sade mekanizmalar veya değiştirilebilir insert yaklaşımı tercih edilebilir. Seri üretimde ise aşınma, bakım, ısıl denge ve uzun ömür daha kritik hale gelir. Seçim plastik hammaddenin aşındırıcılığına ve parçanın toleranslarına göre yapılmalıdır.

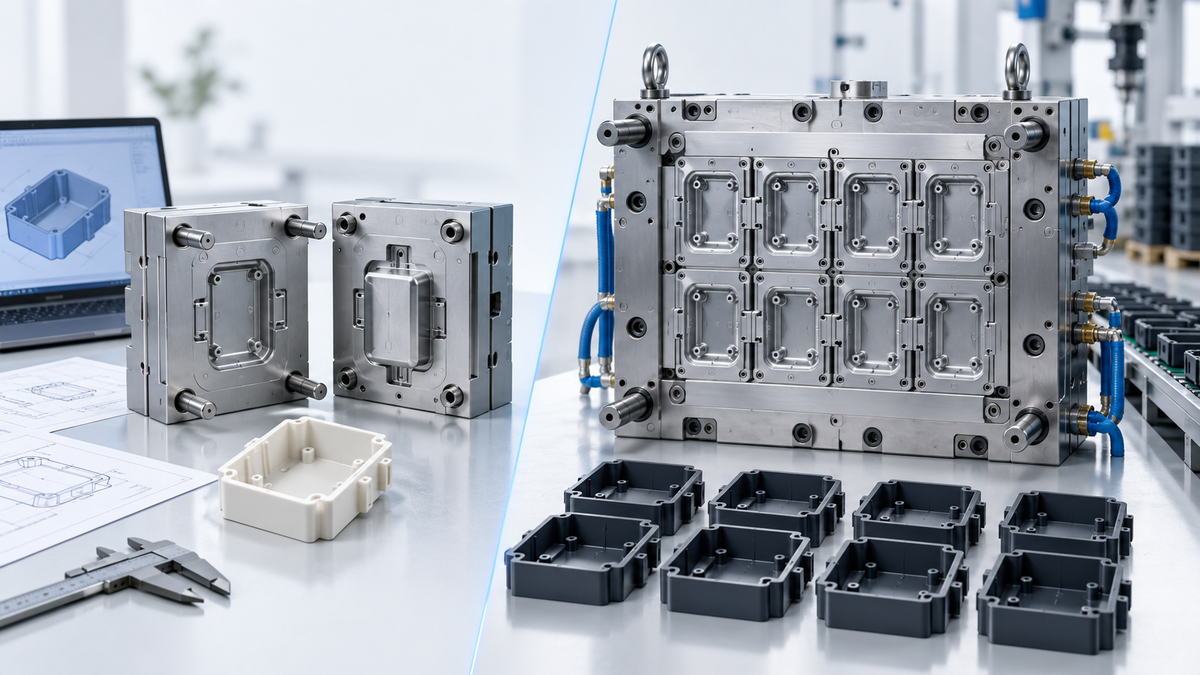

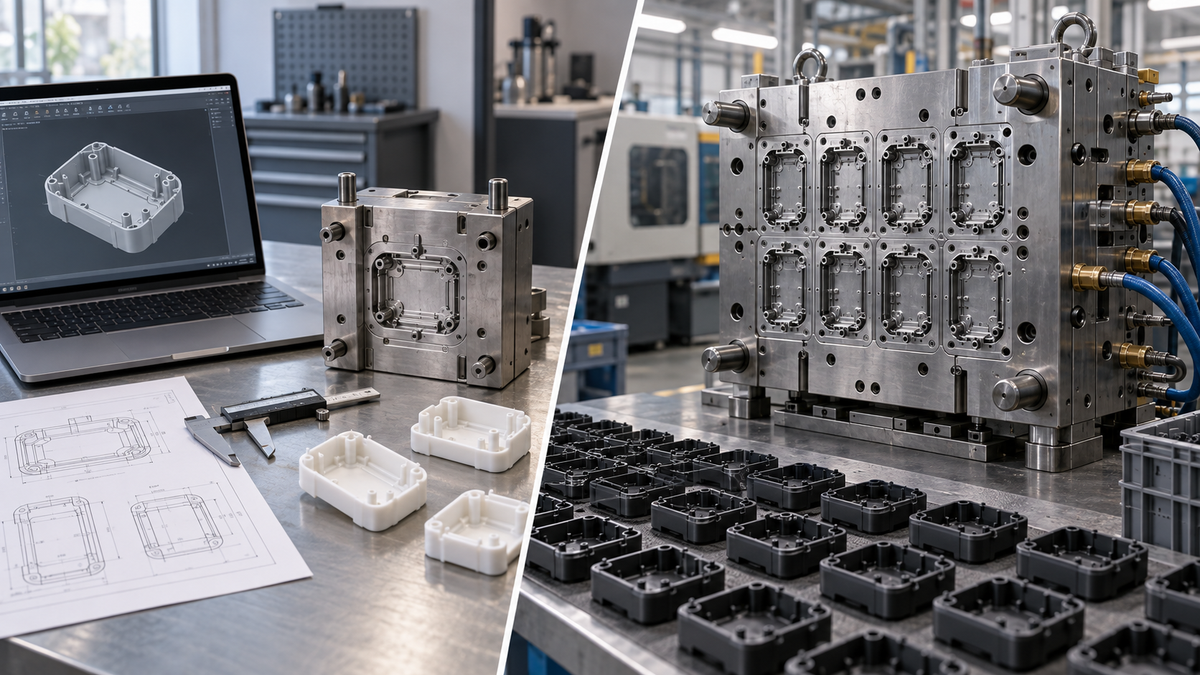

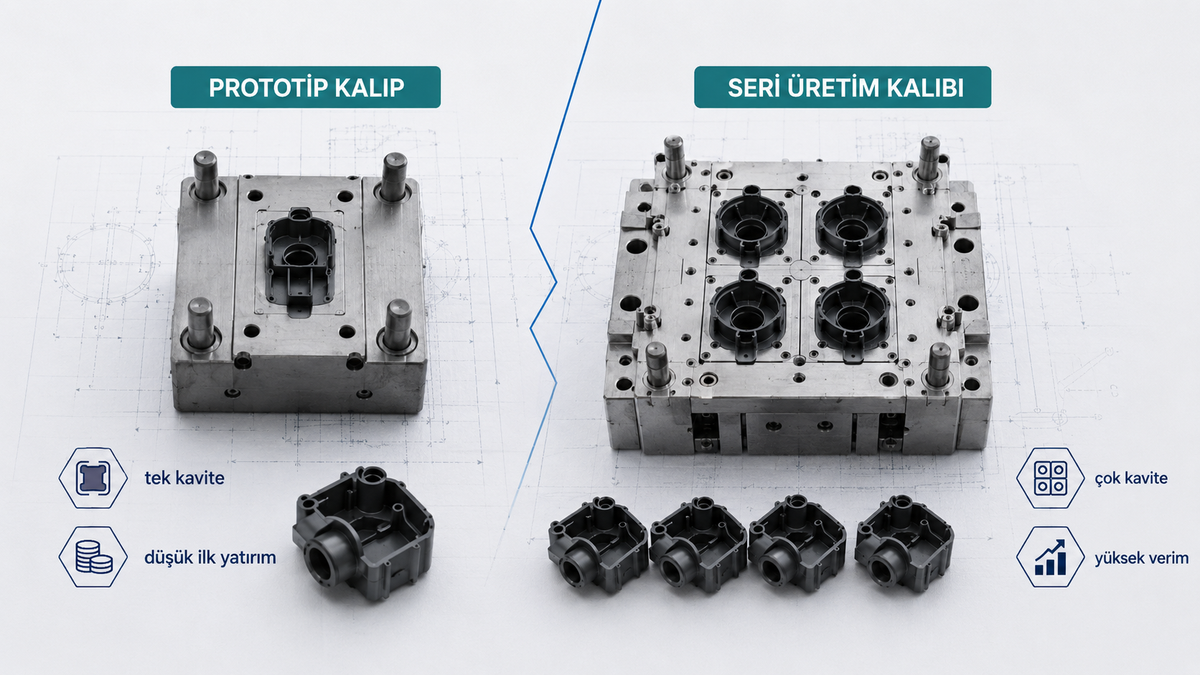

3. Kavite Sayısı
Prototip kalıplar çoğu zaman tek veya düşük kaviteyle yeterli olabilir. Seri üretim kalıbında hedef kapasiteye ulaşmak için çok gözlü tasarım ekonomik hale gelebilir. Ancak kavite sayısı arttıkça kalıp yatırımı, dolum dengesi ve proses kontrolü daha karmaşık hale gelir.
4. Revizyon Esnekliği
Ürün tasarımı henüz değişme ihtimali taşıyorsa doğrudan pahalı seri kalıba yatırım yapmak risk yaratabilir. Prototip aşamasında montaj, klips, vida yuvası, et kalınlığı veya yüzey gibi alanlar doğrulanarak seri kalıp öncesinde tasarım dondurulabilir.
5. Çevrim Süresi ve Otomasyon
Prototip aşamasında en kısa çevrim süresi genellikle ana hedef değildir. Seri üretimde ise soğutma tasarımı, otomatik parça alma, sıcak yolluk ve çevrim optimizasyonu parça başı maliyeti belirgin şekilde etkileyebilir.
Ne Zaman Önce Prototip Kalıp Yapılmalı?
- Parça tasarımı henüz saha veya montaj testinden geçmediyse
- Ürün talebi ve yıllık adet belirsizse
- Yeni malzeme veya karmaşık geometri doğrulanacaksa
- Seri kalıp yatırımından önce gerçek enjeksiyon numunesi gerekiyorsa
Ne Zaman Doğrudan Seri Üretim Kalıbına Geçilebilir?
Parça tasarımı daha önce doğrulanmışsa, yıllık adet netse, teknik şartname olgunsa ve ürünün uzun süre değişmeden üretileceği öngörülüyorsa doğrudan seri kalıp yatırımı daha rasyonel olabilir. Yine de üretim kalıbı tasarımından önce DFM incelemesi ve tolerans değerlendirmesi yapılması gerekir.
3D Baskı Prototipi Kalıp Prototipinin Yerini Tutar mı?
3D baskı; form, montaj ve erken tasarım kontrollerinde son derece faydalıdır. Ancak gerçek enjeksiyon malzemesinin akış yönü, çekmesi, kaynak izleri, yüzey kalitesi ve proses kaynaklı deformasyonu 3D baskıyla tamamen temsil edilemez. Bu nedenle kritik ürünlerde 3D baskı ve enjeksiyon prototipi birbirinin alternatifi değil, farklı doğrulama aşamalarıdır.
Toplam Maliyete Nasıl Bakılmalı?
Prototip kalıp ek bir yatırım gibi görünse de pahalı seri kalıp üzerinde yapılacak büyük revizyonları önleyebiliyorsa toplam proje riskini azaltabilir. Buna karşılık tasarımı tamamen doğrulanmış ve adedi yüksek bir ürün için gereksiz ara kalıp zaman ve maliyet yaratabilir. Karar, “iki kalıp mı tek kalıp mı?” sorusundan çok toplam geliştirme ve üretim maliyeti üzerinden verilmelidir.
Kararı Tasarım Olgunluğu ile Verin
Kalıp türü seçiminde en önemli sorulardan biri tasarımın ne kadar “donmuş” olduğudur. Montaj noktaları, klipsler, vida bossları, yüzey dokusu, toleranslar veya malzeme hâlâ değişebilecekse pahalı bir seri üretim kalıbına erken yatırım yapmak revizyon maliyetini büyütebilir. Buna karşılık ürün daha önce sahada doğrulanmış, teknik resimler tamamlanmış ve yıllık talep netleşmişse prototip kalıp ek bir ara adım haline gelebilir. Bu nedenle karar yalnızca adet üzerinden değil, ürün geliştirme riskinin hangi seviyede olduğuna göre verilmelidir.
Bridge Production: Seri Kalıba Geçene Kadar Üretim
Bazı projelerde prototip kalıp yalnızca test için değil, seri kalıp devreye girene kadar ilk satış veya saha denemesi adetlerini üretmek için de kullanılabilir. Bu geçiş üretimi yaklaşımı pazara çıkış süresini kısaltabilir; ancak kalıbın ömrü, çevrim süresi ve parça kalitesi sınırları önceden tanımlanmalıdır. Geçici çözümün beklenenden uzun süre ana üretim kalıbına dönüşmesi kapasite ve kalite sorunları yaratabilir.
Seri Üretim Kalıbına Geçiş İçin Kontrol Listesi
Seri kalıp yatırımından önce kritik ölçülerin ve toleransların onaylanmış olması, malzeme sınıfının netleşmesi, numune parçaların montaj ve fonksiyon testlerinden geçmesi, beklenen yıllık adedin belirlenmesi ve kalite kontrol planının hazırlanması gerekir. Ayrıca kavite sayısı, yolluk sistemi, otomasyon ihtiyacı ve hedef çevrim süresi üretim kapasitesiyle birlikte hesaplanmalıdır. Bu hazırlık, seri kalıbın yalnızca dayanıklı değil aynı zamanda hedef parça maliyetini karşılayan bir üretim aracı olmasını sağlar.
Prototip Kalıpta Hangi Özelliklerden Taviz Verilebilir?
Prototip kalıp daha düşük yatırım hedeflese de test edilecek kritik özelliklerden taviz verilmemelidir. Örneğin amaç montaj ve boyutsal doğrulama ise gerçek üretim malzemesi ve kritik toleranslar korunmalıdır. Buna karşılık çevrim süresi, otomatik parça alma veya yüksek kavite sayısı prototip aşamasında gerekli olmayabilir. Eğer yüzey kalitesi ürün kararını etkiliyorsa kalıp yüzeyi de seri üretime yakın hazırlanmalıdır. Prototip kalıbın kapsamı, hangi sorulara cevap aranacağına göre belirlenirse gereksiz maliyet oluşturmadan doğru öğrenme sağlanır.
Yumuşak Kalıp, Alüminyum Kalıp ve Çelik Kalıp Yaklaşımları
Düşük adetli kalıplarda kolay işlenebilir çelikler veya bazı projelerde alüminyum gibi alternatif takım malzemeleri değerlendirilebilir. Ancak seçim parça boyutu, basınç, yüzey beklentisi, hammadde ve hedef çevrim sayısına bağlıdır. Aşındırıcı dolgulu malzemeler veya hassas sürgü mekanizmaları daha dayanıklı takım gerektirebilir. “Prototip kalıp = alüminyum kalıp” gibi tek bir genelleme doğru değildir. Kalıp malzemesi, test kapsamı ve planlanan parça adediyle birlikte mühendislik kararı olarak ele alınmalıdır.
T0, T1 ve T2 Numunelerinde Ne Kontrol Edilir?
İlk kalıp denemesinde temel dolum, kalıptan çıkış ve büyük geometrik problemler görülür. Sonraki denemelerde ölçü, yüzey, montaj, gate izi, çökme ve çarpılma gibi detaylar iyileştirilir. Her denemede yapılan değişikliklerin kayıt altına alınması, hangi revizyonun hangi sonucu verdiğini görmeyi sağlar. Numune onayı yalnızca görsel bakışla yapılmamalı; kritik ölçü raporu, gerçek montaj testi ve gerekiyorsa fonksiyon testleriyle desteklenmelidir. Bu disiplin seri kalıba geçişte belirsizliği azaltır.
Prototip Kalıp Yatırımının Geri Dönüşü Nasıl Değerlendirilir?
Prototip kalıbın geri dönüşü yalnızca üretilen parça sayısıyla ölçülmemelidir. Eğer erken aşamada bir klips geometrisi, tolerans veya malzeme problemi yakalanarak seri üretim kalıbında büyük kaynak ve revizyon ihtiyacı önleniyorsa bu yatırım proje riskini azaltmıştır. Aynı zamanda saha denemesi veya ilk müşteri validasyonu için gerçek enjeksiyon parçaları elde etmek ticari belirsizliği düşürebilir. Buna karşılık ürün ve pazar tamamen doğrulanmışsa ara kalıp ek maliyet yaratabilir. Karar, proje riskinin ekonomik değerine göre verilmelidir.
Sıkça Sorulan Sorular
Prototip kalıptan seri üretim yapılabilir mi?
Kalıbın malzemesi, tasarımı ve ömrü yeterliyse sınırlı üretim yapılabilir; ancak prototip kalıbın kapasitesinin seri üretim hedeflerini otomatik olarak karşılayacağı varsayılmamalıdır.
Seri üretim kalıbında kaç göz olmalı?
Kavite sayısı yıllık talep, çevrim süresi, makine kapasitesi, parça boyutu ve yatırım bütçesine göre hesaplanır. En fazla göz sayısı değil, hedef kapasiteyi en ekonomik sağlayan sayı aranmalıdır.
