M Tipi Dübelli Kablo Tutucular

M tipi kablo tutucular, kabloların makine ve cihaz şasisi içerisinde belirlenen güzergâhta tutulması ve düzenli biçimde yönlendirilmesi için geliştirilmiştir. Geçmeli dübel yapısı, parçanın uygun ölçüdeki panel deliğine yerleştirilmesini sağlar. Ürün grubunda farklı kablo ve montaj ihtiyaçları için iki ayrı M tipi geometri bulunur.

Ürün seçenekleri

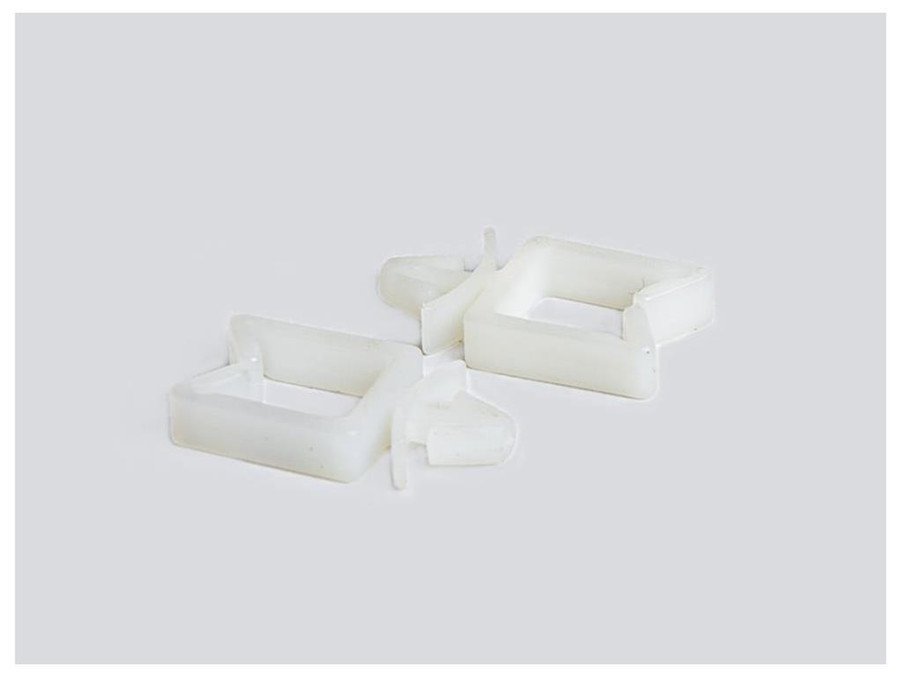

M Tipi Kablo Tutucu

Makine ve cihaz içindeki kabloların belirlenen güzergâhta tutulmasına yardımcı olur. Açık üst yapı kablonun yerleştirilmesini kolaylaştırırken geçmeli dübel bölümü parçanın uygun panel deliğine sabitlenmesini sağlar. Kablo ölçüsü ve panel geometrisi, numune montajıyla birlikte değerlendirilmelidir.

M Tipi 6 mm Kablo Tutucu

6 mm kablo çapıyla uyumlu olarak tasarlanmıştır. Kablonun şasi içerisinde yönlendirilmesine ve çalışma sırasında oluşabilecek hareketinin azaltılmasına yardımcı olur. Buradaki 6 mm bilgisi kablo çapını belirtir; panel deliğinin ölçüsü olarak kullanılmamalıdır. Panel deliği ve panel kalınlığı ürünün montaj geometrisiyle ayrıca karşılaştırılır.

Her iki model PA66 malzemeden plastik enjeksiyon yöntemiyle üretilir. Naturel renk standart seçenektir. Farklı renk talepleri üretim adedi ve proje koşullarına göre değerlendirilebilir. Kablonun kapalı veya kilitli bir yapıda tutulması gereken projelerde ise kablo ölçüsüne, montaj yüzeyine ve çalışma koşullarına uygun ayrı bir tasarım geliştirilebilir.

Özellikler ve kullanım alanları

Tek parça gövde ve geçmeli dübel, uygun panel bağlantısında ek sabitleme elemanı ihtiyacını azaltır. Açık tutucu formu, kablonun yerleştirilmesini ve cihaz içi kablo düzeninin oluşturulmasını destekler. Çamaşır, kurutma ve bulaşık makineleri; beyaz eşya iç kablolamaları, elektrik-elektronik muhafazalar, aydınlatma sistemleri ve endüstriyel kontrol ünitelerinde değerlendirilebilir.

Otomotiv kablo düzenleme noktalarında uygunluk kablo ölçüsü, panel geometrisi, titreşim, sıcaklık ve kimyasal temas koşullarıyla birlikte doğrulanmalıdır. Bütün kablo çaplarıyla uyumluluk veya her dış ortamda aynı performans varsayılmaz. Sıcaklık, alev geciktirme, UV ve kimyasal dayanım gereksinimleri seçilen PA66 malzeme sınıfı ve tedarikçi belgeleri üzerinden değerlendirilir.

Doğru ürün seçimi ve montaj kontrolü

Kablo veya kablo demeti ölçüsü, panel deliğinin çapı ve geometrisi, panel kalınlığı, montaj yönü ve kullanılabilir alan birlikte incelenir. Tutucu panele doğru oturmalı ve kabloyu aşırı sıkıştırmadan yönlendirmelidir. Kabloya veya parçaya temas edebilecek sıvılar, renk ve malzeme gereksinimleri ile numune ve yıllık üretim adedi de paylaşılmalıdır.

Seri üretim öncesinde numune montajı yapılarak dübelin panele oturması, kablonun tutucuya yerleşmesi ve montajın tekrarlanabilirliği kontrol edilir. İstenen tutunma davranışı, sökme gereksinimi ve kullanım koşulları ürünle birlikte değerlendirilmelidir.

Projeden seri üretime

Kullanıma hazır bir enjeksiyon kalıbınız varsa makine uyumluluğu, hammadde, kalite kriterleri ve yıllık üretim adedi değerlendirilir. Uygun bulunan projelerde numune baskı, proses doğrulama ve seri plastik parça üretimi yapılabilir. Standart ürün yeterli değilse teknik çizim, numune veya ölçülü eskiz üzerinden yeni ürün geometrisi ve kalıp geliştirme çalışması planlanabilir.

İthal kablo tutucular için bağlantı geometrisi, kullanım koşulları ve yıllık ihtiyaç incelenerek yerli üretim alternatifi değerlendirilebilir. Malzeme seçimi, kalıp yatırımı, birim maliyet ve tedarik sürekliliği birlikte ele alınır. Geliştirme çalışmalarında üçüncü tarafların patent, tasarım ve diğer fikrî mülkiyet hakları gözetilir. Seri üretim, tasarım ve numune onayından sonra planlanır.

Kablo tutucu projeniz için teklif alın

Kablo ölçüsünü, panel deliğini, panel kalınlığını, kullanım ortamını ve yıllık üretim adedini İdeal Plastik ile paylaşın. Panel kenarında mekanik koruma ihtiyacınız için kablo geçiş contası ürününü de inceleyebilirsiniz.
