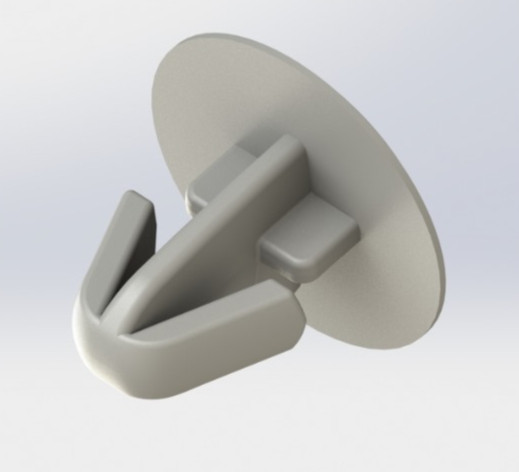

LED PCB Push Fix Sabitleme Klipsi
PC polikarbonat LED PCB Push Fix klipsi, uygun delik ve panel geometrisinde devre kartının geçmeli sabitlenmesine yardımcı olur. Standart ürün tedariki, numune kontrolü, projeye özel klips ve enjeksiyon kalıbı seçenekleri sunulur.
- Malzeme: PC polikarbonat.
- Montaj: Geçmeli Push Fix.
- Aşağıdaki ürün ölçüleri milimetre cinsindedir.
Bu ürün için teklif isteWhatsApp’tan teklif iste
Tüm ürün bilgilerini incele ↓Talebinize ölçü, malzeme ve üretim adedini ekleyin.
Doğrudan iletişim+90 (212) 612 68 40 / 41info@idealplastik.com.tr
Ürün bilgileri
Kullanım alanları, özellikler ve mevcut seçenekler
Teknik bilgiler ve nominal ölçüler
Malzeme: PC polikarbonat. Montaj: Geçmeli Push Fix. Aşağıdaki ürün ölçüleri milimetre cinsindedir. Üretim toleransları, teknik çizimin güncel sürümü ve uygulamaya uygunluk sipariş öncesinde teyit edilmelidir.
| Ölçü | Değer |
|---|---|
| Başlık çapı | 9,1 mm |
| Gövde yerleştirme uzunluğu | 7,0 mm |
| Başlık kalınlığı | 1,5 mm |
| Tırnakların en geniş açıklığı | 6,0 mm |
| Başlık altı gövde genişliği | 4,2 mm |
| Ön görünüş dış genişliği | 4,0 mm |
| İç açıklık | 2,0 mm |
Teknik çizim ve proje gizliliği
Push Fix ürününün güncel teknik çizimi ve uygulama değerlendirmesi için teknik ekiple iletişime geçin. Müşterilere ait özel çizimler ve projeye özgü tasarım ayrıntıları kamuya açık içerikte paylaşılmaz.
Seçim ve üretim
Ürünü projenize göre planlayın
LED PCB Push Fix Sabitleme Klipsi, LED devre kartlarının aydınlatma armatürüne, gövdeye veya uygun montaj yüzeyine düzenli biçimde sabitlenmesine yardımcı olan plastik bir bağlantı elemanıdır. Geçmeli yapısı, uygun bağlantı geometrisinde vida veya ilave bağlantı elemanı ihtiyacını azaltır.
Standart ürün PC polikarbonat malzemeden üretilir. Kompakt gövde ve esnek tırnak geometrisi, seri montaj yapılan LED aydınlatma ve elektronik uygulamalarında mekanik tutunmayı destekler. Uygunluk; PCB deliği, karşılık geometrisi, panel kalınlığı ve çalışma koşulları birlikte incelenerek belirlenir.
Ürün seçenekleri
Standart Push Fix klipsin yanı sıra montaj ölçüsü, gövde ve tırnak geometrisi, başlık ölçüleri, malzeme ve renk talepleri için ürün ve kalıp geliştirme çalışmaları yapılabilir. Farklı bir PCB veya panele uyum, yalnızca görünüş benzerliğiyle belirlenmez. Kart ve karşı montaj yüzeyine ait ölçüler, kullanım sıcaklığı ve mekanik yükler birlikte değerlendirilmelidir.
Özellikler ve kullanım alanları
Push Fix montaj, uygun bağlantı geometrisinde aletsiz yerleştirmeye yardımcı olur. Tırnaklar mekanik tutunmayı, başlık ise kartın montaj yüzeyinde konumlandırılmasını destekler. Ürün; LED PCB montajları, iç mekân ve endüstriyel aydınlatma armatürleri, elektrik-elektronik ekipmanlar ve uygun geometrili panel bağlantılarında değerlendirilebilir.
Plastik bir klips kullanılması, bütün montajın elektriksel güvenliğinin doğrulandığı anlamına gelmez. Gerekli yalıtım, sıcaklık, mekanik yük ve kimyasal uygunluk koşulları seçilen malzeme ile nihai uygulama üzerinden ayrıca değerlendirilir. Doğrulanmış değerler olmadan genel bir yüksek sıcaklık, kimyasal dayanım veya kısa devre koruması taahhüdü verilmez.
Doğru klips seçimi
PCB üzerindeki montaj deliği, gövde veya panel üzerindeki karşılık, PCB ve panel kalınlığı, istenen tutunma performansı ile montaj-sökme yöntemi birlikte ele alınmalıdır. Teknik çizimdeki başlık çapı ya da tırnak açıklığı, doğrudan önerilen montaj deliği çapı olarak yorumlanmamalıdır. Üretim toleransları ve gerçek montaj uyumu sipariş öncesinde teyit edilir.
Numune değerlendirmesinde klipsin karşı yüzeye oturması, PCB’nin konumlandırılması ve montaj sırasında kartın zarar görmemesi kontrol edilir. Sökülüp tekrar kullanılabilme beklentisi varsa tırnakların deformasyonu ve tutunma davranışı uygulama üzerinde ayrıca incelenmelidir.
Projeden seri üretime
İdeal Plastik, standart LED PCB klipsi tedarikinin yanında uygulamaya özel bağlantı elemanlarının geliştirilmesi ve üretimi için destek sunar. Standart ürün uygun değilse montaj ölçüleri ve çalışma şartlarına göre yeni ürün geometrisi oluşturulabilir. Teknik değerlendirme, tasarım, kalıp üretimi, deneme baskısı ve numune onayından sonra seri üretim planlanır.
Müşteriye ait uygun enjeksiyon kalıplarıyla baskı ve seri üretim hizmeti değerlendirilebilir. İthal plastik klipsler için numune, teknik çizim ve kullanım bilgileri üzerinden yerli üretim alternatifi incelenebilir. Malzeme ve üretim yöntemi proje gereksinimlerine göre kesinleştirilir; geliştirme sürecinde fikrî mülkiyet hakları gözetilir.
LED PCB klipsi projeniz için teklif alın
PCB ve panel ölçülerini, teknik çiziminizi veya numunenizi; çalışma koşulları ve yıllık adetle birlikte İdeal Plastik ile paylaşın. Kapak, gövde ve diğer plastik parçalar için LED aydınlatma ürünleri grubunu inceleyebilirsiniz.
Teknik dokümanlar
Ürün verilerini kaynağından inceleyin
Belgede yer alan teknik değerler
- Malzeme
- Delrin® (POM - poliasetal)
- Montaj
- Tak-çıkar (Click and Fix)
- İşlev
- Elektrik yalıtımı
- Katalog çalışma aralığı
- -40°C ile +120°C
- Renk
- Siyah, beyaz veya naturel
- Katalog malzeme yoğunluğu
- Yaklaşık 1,41 g/cm³
- Katalog erime sıcaklığı
- Yaklaşık 175°C
- Katalog uygulama alanı
- LED aydınlatma ve baskılı devre kartı (PCB) montajı
Değerler 2026 katalog/flyer kaynağından aktarılmıştır. Uygunluk; seçilen varyant, montaj ve gerçek çalışma koşulları için teklif aşamasında doğrulanmalıdır.
Sorular ve yanıtlar
Sıkça Sorulan Sorular
LED PCB Push Fix klips ne işe yarar?
LED devre kartlarının uygun montaj yüzeylerine düzenli biçimde sabitlenmesine yardımcı olan plastik bir bağlantı elemanıdır.
Ürün hangi malzemeden üretilir?
Standart ürün PC polikarbonat malzemeden üretilir. Projeye özel malzeme talepleri teknik değerlendirmeye tabidir.
Montaj için vida gerekir mi?
Ürün geçmeli Push Fix montaj prensibine sahiptir. Uygun delik ve karşılık geometrisi sağlandığında vida veya ilave bağlantı elemanı ihtiyacını azaltabilir.
Her PCB ve panel için kullanılabilir mi?
Hayır. PCB deliği, karşılık geometrisi, PCB ve panel kalınlığı ile çalışma koşulları ürünle uyumlu olmalıdır. Nihai montaj numuneyle doğrulanır.
Ürün sökülüp tekrar kullanılabilir mi?
Tekrar kullanılabilirlik montaj geometrisine, kullanım koşullarına ve sökme sırasında tırnakların deformasyonuna bağlıdır. Uygulama üzerinde doğrulanmalıdır.
Farklı ölçülerde üretim yapılabilir mi?
Talep edilen ölçüler, kullanım koşulları ve sipariş miktarı değerlendirilerek projeye özel ürün ve enjeksiyon kalıbı geliştirilebilir.
İthal bir ürüne yerli alternatif geliştirilebilir mi?
Numune, teknik çizim ve uygulama bilgileri incelenerek üretilebilirlik, malzeme ve kalıp yatırımı açısından yerli üretim alternatifi değerlendirilebilir.
